BahayMga ProduktoInductors, Coils, ChokesNakatakdang InductorsNS12555T220MNV

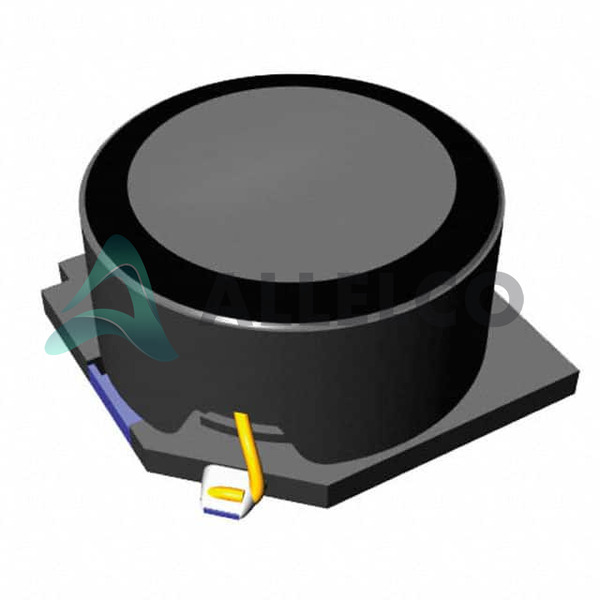

NS12555T220MNV Image
Ang imahe ay maaaring representasyon.
Tingnan ang mga pagtutukoy para sa mga detalye ng produkto.

NS12555T220MNV - Taiyo Yuden

Manufacturer Numero ng Bahagi
NS12555T220MNV
Manufacturer
Taiyo Yuden
Allelco Numero ng Bahagi
32D-NS12555T220MNV
Modelo ng ECAD
Mga Deskripsyon ng Mga Bahagi
FIXED IND 22UH 3.81A 35.64 MOHM
Detalyadong Paglalarawan
Package
Nonstandard
Data sheet
NS12555 Series Specification.pdf
NS Series, HQ Automotive.pdf
NS12555T220MNV Spec Sheet.pdf
Katayuan ng RoHs
Sa stock: 31470

Ang mga kinakailangang patlang ay ipinahiwatig ng isang asterisk (*)
Mangyaring ipadala ang RFQ, tutugon kami kaagad.

Dami

Mga pagtutukoy

Mga pagtutukoy ng NS12555T220MNV Tech
Taiyo Yuden - NS12555T220MNV Teknikal na Mga Pagtukoy, Mga Katangian, Mga Parameter at Mga Bahagi na may Katulad na Mga Pagtukoy sa Taiyo Yuden - NS12555T220MNV

Katangian ng produkto Halaga ng katangian
Manufacturer Taiyo Yuden
uri Drum Core, Wirewound
pagpapaubaya ±20%
Supplier aparato Package -
Sukat / Dimension 0.492' L x 0.492' W (12.50mm x 12.50mm)
shielding Shielded
serye NS
Ratings AEC-Q200
Q @ Freq -
Package / Kaso Nonstandard
Package Tape & Reel (TR)
Katangian ng produkto Halaga ng katangian
operating Temperature -40°C ~ 125°C
Salalayan Type Surface Mount
Material - Core Ferrite
Inductance Frequency - Test 100 kHz
inductance 22 µH
Taas - Makaupo (Max) 0.230' (5.85mm)
Frequency - Self Resonant 13.2MHz
DC pagtutol (DCR) 35.64mOhm Max
Kasalukuyang rating (amps) 3.81 A
Kasalukuyang - saturation (ISAT) 3.2A

Mga bahagi na may katulad na mga pagtutukoy

Ang tatlong bahagi sa kanan ay may katulad na mga pagtutukoy sa Taiyo Yuden NS12555T220MNV.

Katangian ng produkto NS12555T220MNV NS12555T470MN NS12555T100MN NS12555T102MN
Numero ng Bahagi NS12555T220MNV NS12555T470MN NS12555T100MN NS12555T102MN
Manufacturer Taiyo Yuden Taiyo Yuden Taiyo Yuden Taiyo Yuden
Kasalukuyang rating (amps) 3.81 A 2.7 A 5.04 A 590 mA
Ratings AEC-Q200 - - -
uri Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound Drum Core, Wirewound
operating Temperature -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
DC pagtutol (DCR) 35.64mOhm Max 66.12mOhm Max 21mOhm Max 1.344Ohm Max
Frequency - Self Resonant 13.2MHz 9.3MHz 21.8MHz 2MHz
pagpapaubaya ±20% ±20% ±20% ±20%
shielding Shielded Shielded Shielded Shielded
serye NS NS NS NS
inductance 22 µH 47 µH 10 µH 1 mH
Taas - Makaupo (Max) 0.230' (5.85mm) 0.230' (5.85mm) 0.230" (5.85mm) 0.230" (5.85mm)
Sukat / Dimension 0.492' L x 0.492' W (12.50mm x 12.50mm) 0.492' L x 0.492' W (12.50mm x 12.50mm) 0.492" L x 0.492" W (12.50mm x 12.50mm) 0.492" L x 0.492" W (12.50mm x 12.50mm)
Supplier aparato Package - - - -
Package Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Kasalukuyang - saturation (ISAT) 3.2A 2.23A 4.73A 470mA
Q @ Freq - - - -
Salalayan Type Surface Mount Surface Mount Surface Mount Surface Mount
Package / Kaso Nonstandard Nonstandard Nonstandard Nonstandard
Material - Core Ferrite Ferrite Ferrite Ferrite
Inductance Frequency - Test 100 kHz 100 kHz 100 kHz 100 kHz

NS12555T220MNV Datasheet PDF

I -download ang NS12555T220MNV PDF Datasheets at Taiyo Yuden na dokumentasyon para sa NS12555T220MNV - Taiyo Yuden.

Pagbabago ng katayuan ng PCN
2.73KHz.pdf
Numero ng bahagi ng PCN
2.73KHz.pdf
HTML Datasheet
NS12555 Series Specification.pdf NS Series, HQ Automotive.pdf
Datasheets
NS12555T220MNV Spec Sheet.pdf
