BahayMga ProduktoDiscrete Semiconductor ProduktoTransistors - IGBTs - SingleSTGWA75H65DFB2
STMicroelectronics
Ang imahe ay maaaring representasyon.
Tingnan ang mga pagtutukoy para sa mga detalye ng produkto.
IPAHAYAG ANG PAGPIPILIAN
Paraan ng Pagbabayad

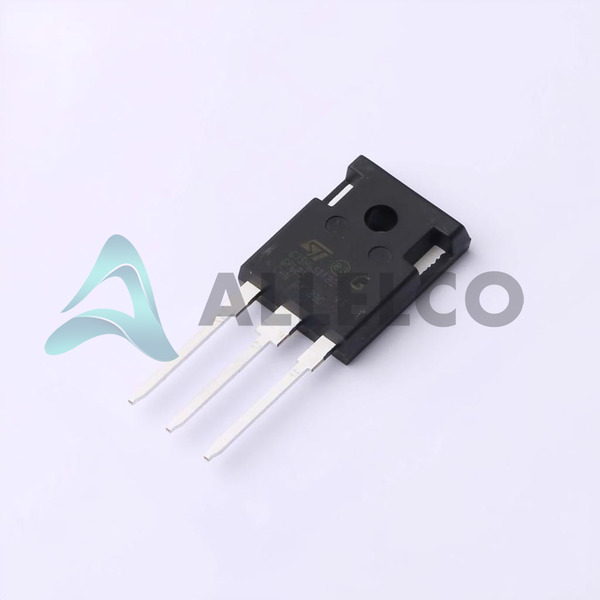

STGWA75H65DFB2 - STMicroelectronics

Manufacturer Numero ng Bahagi
STGWA75H65DFB2
Manufacturer
STMicroelectronics
Allelco Numero ng Bahagi
32D-STGWA75H65DFB2
Modelo ng ECAD
Mga Deskripsyon ng Mga Bahagi
TRENCH GATE FIELD-STOP, 650 V, 7
Detalyadong Paglalarawan
Package
TO-247-3
Data sheet
STGWA75H65DFB2.pdf
Katayuan ng RoHs
Ang aming sertipikasyon
Sa stock: 11913

Ang mga kinakailangang patlang ay ipinahiwatig ng isang asterisk (*)
Mangyaring ipadala ang RFQ, tutugon kami kaagad.

Dami
IPAHAYAG ANG PAGPIPILIAN
Paraan ng Pagbabayad
Ang aming sertipikasyon

Mga pagtutukoy

Mga pagtutukoy ng STGWA75H65DFB2 Tech
STMicroelectronics - STGWA75H65DFB2 Teknikal na Mga Pagtukoy, Mga Katangian, Mga Parameter at Mga Bahagi na may Katulad na Mga Pagtukoy sa STMicroelectronics - STGWA75H65DFB2

Katangian ng produkto Halaga ng katangian
Manufacturer STMicroelectronics
Boltahe - Kolektor Emitter Breakdown (Max) 650 V
Vce (on) (Max) @ Vge, Ic 2V @ 15V, 75A
Test Kundisyon 400V, 75A, 2.2Ohm, 15V
Td (on / off) @ 25 ° C 28ns/100ns
Ang paglipat Energy 1.428mJ (on), 1.05mJ (off)
Supplier aparato Package TO-247 Long Leads
serye HB2
Reverse Recovery Time (trr) 88 ns
Power - Max 357 W
Katangian ng produkto Halaga ng katangian
Package / Kaso TO-247-3
Package Tube
operating Temperature -55°C ~ 175°C (TJ)
Salalayan Type Through Hole
Type input Standard
Type IGBT Trench Field Stop
gate charge 207 nC
Current - Kolektor Pulsed (Icm) 225 A
Current - kolektor (Ic) (Max) 115 A
Base Number Product STGWA75

Mga bahagi na may katulad na mga pagtutukoy

Ang tatlong bahagi sa kanan ay may katulad na mga pagtutukoy sa STMicroelectronics STGWA75H65DFB2.

Katangian ng produkto STGWA75H65DFB2 STGWA40S120DF3 STGWT20V60DF STGWA45HF60WDI
Numero ng Bahagi STGWA75H65DFB2 STGWA40S120DF3 STGWT20V60DF STGWA45HF60WDI
Manufacturer STMicroelectronics STMicroelectronics NXP Semiconductors STMicroelectronics
Type IGBT Trench Field Stop Trench Field Stop Trench Field Stop -
Boltahe - Kolektor Emitter Breakdown (Max) 650 V 1200 V 600 V 600 V
gate charge 207 nC 129 nC 116 nC 160 nC
Reverse Recovery Time (trr) 88 ns 355 ns 40 ns 90 ns
Package Tube Tube Bulk Tube
Ang paglipat Energy 1.428mJ (on), 1.05mJ (off) 1.43mJ (on), 3.83mJ (off) 200µJ (on), 130µJ (off) 330µJ (off)
Base Number Product STGWA75 STGWA40 - STGWA45
Salalayan Type Through Hole Through Hole Through Hole Through Hole
serye HB2 - - -
Current - kolektor (Ic) (Max) 115 A 80 A 40 A 80 A
Package / Kaso TO-247-3 TO-247-3 TO-3P-3, SC-65-3 TO-247-3
Supplier aparato Package TO-247 Long Leads TO-247-3 TO-3P-3 TO-247-3
operating Temperature -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 150°C (TJ)
Test Kundisyon 400V, 75A, 2.2Ohm, 15V 600V, 40A, 15Ohm, 15V 400V, 20A, 15V 400V, 30A, 4.7Ohm, 15V
Current - Kolektor Pulsed (Icm) 225 A 160 A 80 A 150 A
Power - Max 357 W 468 W 167 W 310 W
Type input Standard Standard Standard Standard
Td (on / off) @ 25 ° C 28ns/100ns 35ns/148ns 38ns/149ns -/145ns
Vce (on) (Max) @ Vge, Ic 2V @ 15V, 75A 2.15V @ 15V, 40A 2.2V @ 15V, 20A 2.5V @ 15V, 30A

STGWA75H65DFB2 Datasheet PDF

I -download ang STGWA75H65DFB2 PDF Datasheets at STMicroelectronics na dokumentasyon para sa STGWA75H65DFB2 - STMicroelectronics.

PCN Assembly/Pinagmulan
Assembly Site 06/Apr/2023.pdf
Datasheets
STGWA75H65DFB2.pdf
