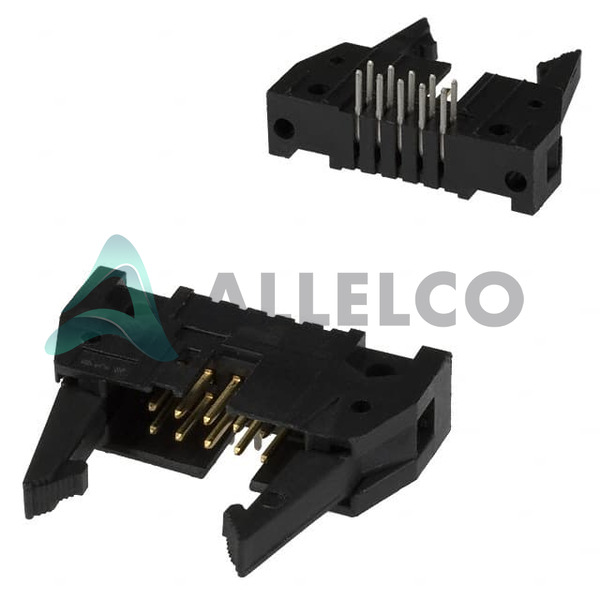

5499141-1 Image
Ang imahe ay maaaring representasyon.
Tingnan ang mga pagtutukoy para sa mga detalye ng produkto.

5499141-1 - TE Connectivity AMP Connectors

Manufacturer Numero ng Bahagi
5499141-1
Manufacturer
TE Connectivity
Allelco Numero ng Bahagi
32D-5499141-1
Modelo ng ECAD
Mga Deskripsyon ng Mga Bahagi
CONN HEADER R/A 10POS 2.54MM
Detalyadong Paglalarawan
Package
Data sheet
Cylindrical Battery Holders.pdf
Katayuan ng RoHs
Sa stock: 14022

Ang mga kinakailangang patlang ay ipinahiwatig ng isang asterisk (*)
Mangyaring ipadala ang RFQ, tutugon kami kaagad.

Dami

Mga pagtutukoy

Mga pagtutukoy ng 5499141-1 Tech
TE Connectivity AMP Connectors - 5499141-1 Teknikal na Mga Pagtukoy, Mga Katangian, Mga Parameter at Mga Bahagi na may Katulad na Mga Pagtukoy sa TE Connectivity AMP Connectors - 5499141-1

Katangian ng produkto Halaga ng katangian
Manufacturer TE Connectivity
boltahe Rating 250VAC
pagwawakas Solder
estilo Board to Cable/Wire
shrouding Shrouded - 4 Wall
serye AMP-Latch
Row Spacing - Isinangkot 0.100' (2.54mm)
Pitch - Isinangkot 0.100' (2.54mm)
Package Tray
Pangkalahatang Haba Makipag-ugnay sa -
operating Temperature -65°C ~ 105°C
Bilang ng mga hilera 2
Bilang ng Posisyon Loaded All
Bilang ng Posisyon 10
Salalayan Type Through Hole, Right Angle
Material Flammability Rating UL94 V-0
Mated Stacking Heights -
Differential Data Transmission -
Katangian ng produkto Halaga ng katangian
insulation Taas 0.315' (8.00mm)
insulation Kulay Black
Papasok Proteksyon -
Mga tampok Keying Slot, Mounting Flange
Type pangkabit Latch Lock/Eject Hooks, Long
Kasalukuyang rating (amps) 1A per Contact
Uri ng Contact Male Pin
Makipag-ugnay sa Hugis Square
Contact Material Brass
Makipag-ugnay sa Haba - Post 0.110' (2.79mm)
Makipag-ugnay sa Haba - Isinangkot 0.240' (6.10mm)
Makipag-ugnay sa Finish Kapal - Post 100.0µin (2.54µm)
Makipag-ugnay sa Finish Kapal - Isinangkot 30.0µin (0.76µm)
Makipag-ugnay sa Finish - Post Tin
Makipag-ugnay sa Finish - Isinangkot Gold or Gold-Palladium
Type connector Header
Base Number Product 5499141
aplikasyon -

Mga bahagi na may katulad na mga pagtutukoy

Ang tatlong bahagi sa kanan ay may katulad na mga pagtutukoy sa TE Connectivity AMP Connectors 5499141-1.

Katangian ng produkto 5499141-1 5499206-5 5499206-6 5499141-9
Numero ng Bahagi 5499141-1 5499206-5 5499206-6 5499141-9
Manufacturer TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors TE Connectivity AMP Connectors
shrouding Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall
aplikasyon - - - -
Type pangkabit Latch Lock/Eject Hooks, Long Latch Lock/Eject Hooks, Long Latch Lock/Eject Hooks, Long Latch Lock/Eject Hooks, Long
Type connector Header Header Header Header
Bilang ng Posisyon Loaded All All All All
Material Flammability Rating UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
Differential Data Transmission - - - -
Package Tray Tray Tray Tray
Bilang ng Posisyon 10 24 26 40
Pangkalahatang Haba Makipag-ugnay sa - 0.639' (16.23mm) 0.639' (16.23mm) -
Makipag-ugnay sa Finish Kapal - Isinangkot 30.0µin (0.76µm) 30.0µin (0.76µm) 30.0µin (0.76µm) 30.0µin (0.76µm)
Bilang ng mga hilera 2 2 2 2
Makipag-ugnay sa Finish - Post Tin Tin Tin Tin
Kasalukuyang rating (amps) 1A per Contact 1A 1A 1A per Contact
insulation Taas 0.315' (8.00mm) 0.549' (13.94mm) 0.549' (13.94mm) 0.315' (8.00mm)
estilo Board to Cable/Wire Board to Cable/Wire Board to Cable/Wire Board to Cable/Wire
Papasok Proteksyon - - - -
Makipag-ugnay sa Finish Kapal - Post 100.0µin (2.54µm) 100.0µin (2.54µm) 100.0µin (2.54µm) 100.0µin (2.54µm)
boltahe Rating 250VAC 250VAC 250VAC 250VAC
Contact Material Brass - - Brass
operating Temperature -65°C ~ 105°C -65°C ~ 105°C -65°C ~ 105°C -65°C ~ 105°C
Makipag-ugnay sa Haba - Isinangkot 0.240' (6.10mm) 0.240' (6.10mm) 0.240' (6.10mm) 0.240' (6.10mm)
Uri ng Contact Male Pin Male Pin Male Pin Male Pin
Makipag-ugnay sa Finish - Isinangkot Gold or Gold-Palladium Gold or Gold-Palladium Gold or Gold-Palladium Gold or Gold-Palladium
insulation Kulay Black Black Black Black
Mga tampok Keying Slot, Mounting Flange Keying Slot, Mounting Flange Keying Slot, Mounting Flange Keying Slot, Mounting Flange
Mated Stacking Heights - - - -
Base Number Product 5499141 5499206 5499206 5499141
serye AMP-Latch AMP-Latch AMP-Latch AMP-Latch
pagwawakas Solder Solder Solder Solder
Row Spacing - Isinangkot 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm)
Makipag-ugnay sa Hugis Square Square Square Square
Makipag-ugnay sa Haba - Post 0.110' (2.79mm) 0.110' (2.79mm) 0.110' (2.79mm) 0.110' (2.79mm)
Salalayan Type Through Hole, Right Angle Through Hole Through Hole Through Hole, Right Angle
Pitch - Isinangkot 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm)
