MOSFET kumpara sa IGBT

Sa mundo ng mga elektronikong elektroniko, ang pagpili ng tamang aparato ng semiconductor ay napakahalaga para sa pagpapabuti ng pagganap, kahusayan, at pagiging maaasahan ng mga elektronikong sistema.Dalawang tanyag na pagpipilian ang silikon insulated gate bipolar transistors (SI IGBT) at silikon carbide metal-oxide-semiconductor field-effect transistors (SIC MOSFETS).Ang bawat isa sa mga aparatong ito ay may mga natatanging tampok at benepisyo, na ginagawang angkop para sa iba't ibang mga gamit.Ipapaliwanag ng artikulong ito ang pangunahing pagkakaiba sa pagitan ng SI IGBTs at SIC MOSFET, tinatalakay ang kanilang mga katangian, kalamangan, kahinaan, at kung paano nakakaapekto sa teknolohiya ng inverter, lalo na sa mga sistema ng pagmamaneho ng motor.Sa pamamagitan ng pag -unawa sa mga pagkakaiba -iba na ito, ang mga inhinyero at taga -disenyo ay maaaring gumawa ng mas mahusay na mga pagpapasya upang mapagbuti ang kanilang mga proyekto sa elektronikong kapangyarihan.

Catalog

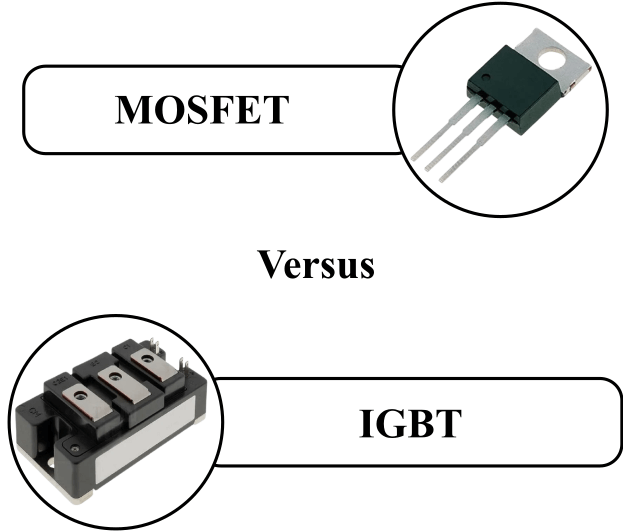

Larawan 1: MOSFET kumpara sa IGBT

Pag -unawa sa IGBTS at SIC MOSFETS

Sic Mosfets

Ang Silicon Carbide Metal-Oxide-Semiconductor Field-Effect Transistors (SIC MOSFETS) ay gumagana sa pamamagitan ng pagkontrol sa boltahe na inilalapat sa kanilang terminal ng gate.Ang isa sa mga pangunahing pakinabang ng SIC MOSFET ay ang kanilang malakas na pagtutol sa thermal runaway, isang kondisyon kung saan ang pagtaas ng temperatura ay humahantong sa karagdagang pagtaas ng temperatura, na potensyal na sanhi ng pagkabigo ng aparato.Ang paglaban na ito ay higit sa lahat dahil sa mas mahusay na pag -uugali ng init ng silikon na karbida (SIC) kumpara sa regular na silikon.Ang mataas na pag -uugali ng init ng SIC ay nagsisiguro ng mabisang pag -iwas sa init sa antas ng aparato, na pinapanatili ang matatag na temperatura ng operating kahit na sa ilalim ng mataas na mga kondisyon ng kuryente.

Ang kakayahang pamahalaan ang init ay napakahalaga sa mga kapaligiran na may mataas na temperatura, tulad ng mga matatagpuan sa mga kotse at mga setting ng pang -industriya.Sa mga sitwasyong ito, ang pagiging maaasahan at kahusayan ng mga elektronikong bahagi ay napakahalaga, at ang SIC MOSFET ay nagbibigay ng isang malakas na solusyon.Ang kanilang kakayahang mapanatili ang pagganap at maiwasan ang sobrang pag -init sa ilalim ng mga mahihirap na kondisyon ay ginagawang lubos na kanais -nais para sa mga electronics ng kuryente, kung saan ang pamamahala ng init ay isang malaking pag -aalala.

SI IGBTS

Ang mga silikon-insulated-gate bipolar transistors (SI IGBT) ay mga aparato ng semiconductor na kinokontrol ng kasalukuyang, na gumagana sa pamamagitan ng paglalapat ng isang kasalukuyang sa terminal ng gate.Ang mga transistor na ito ay karaniwang ginagamit sa mga application na nagko -convert ng direktang kasalukuyang (DC) sa alternating kasalukuyang (AC), lalo na sa mga drive ng motor.Ang pang -akit ng SI IGBTS ay ang kanilang kakayahang hawakan nang epektibo ang mataas na alon.Nag -aalok din sila ng mabilis na bilis ng paglipat, na napakahalaga para sa mga aplikasyon na nangangailangan ng mabilis at tumpak na kontrol ng kuryente.

Tungkol sa mga de -koryenteng katangian, ang SI IGBTS ay may mataas na rating ng boltahe, na nagpapahintulot sa kanila na gumana nang ligtas sa ilalim ng mataas na mga kondisyon ng boltahe.Mayroon din silang isang mababang pagbagsak ng boltahe sa buong aparato kapag nagsasagawa ng kasalukuyang, na humahantong sa mas mababang pagkalugi ng kuryente at mas mahusay na kahusayan.Bukod dito, ang mga IGBT ay may mababang pagkalugi sa pag -uugali, nangangahulugang gumagamit sila ng mas kaunting kapangyarihan kapag ang transistor ay nasa estado ng 'on', pagpapabuti ng pangkalahatang pagganap ng system.

Ang mga katangiang ito ay gumagawa ng mga IGBT lalo na angkop para sa mga application ng high-power motor drive, tulad ng mga nasa mga sistema ng pagmamanupaktura.Ang kanilang malakas na pagganap sa mga mahihirap na kapaligiran na ito ay dahil sa kanilang kakayahang lumipat ng malalaking alon at boltahe nang epektibo, na ginagawa silang isang abot-kayang at maaasahan na pagpipilian para sa pagkontrol ng mga motor na may mataas na kapangyarihan.

Ang mga inverters at ang epekto nito sa mga sistema ng pagmamaneho ng motor

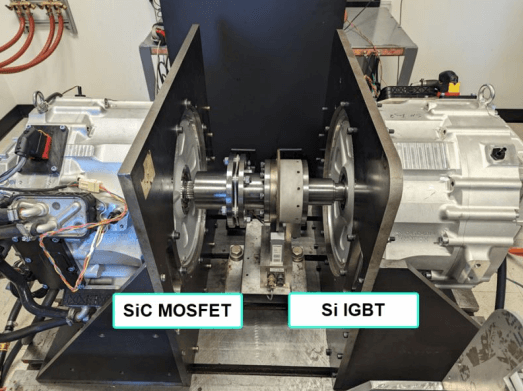

Larawan 2: Inverters at ang epekto nito sa mga sistema ng pagmamaneho ng motor

Sa mga aplikasyon ng motor drive, ang mga inverters ay naglalaro ng isang pangunahing bahagi sa pagbabago ng direktang kasalukuyang (DC) mula sa mga sistema ng baterya hanggang sa alternating kasalukuyang (AC), na kailangang tumakbo ang mga de -koryenteng motor.Ang pagbabagong ito ay kinakailangan para sa mga de -koryenteng sasakyan, kung saan ang mga malalaking pack ng baterya ay nagbibigay ng kinakailangang kapangyarihan ng DC.Ang mga inverters ay humahawak ng maraming mahahalagang bahagi ng pagganap ng motor, kabilang ang bilis, metalikang kuwintas, kapangyarihan, at kahusayan.Tumutulong din sila sa pagbabagong-buhay ng pagpepreno, na kung saan ay isang tampok na nakakakuha ng enerhiya sa panahon ng pagpepreno at ibabalik ito sa baterya, na ginagawang mas mahusay ang buong sistema.

Ang uri ng inverter na ginamit ay lubos na nakakaapekto kung gaano kahusay ang gumagana ng motor drive.Kasaysayan, dalawang uri ng mga inverters ang malawakang ginagamit: silikon insulated gate bipolar transistors (SI IGBTs) at silikon karbida metal-oxide-semiconductor field-effect transistors (SIC MOSFETS).

Ang mga IGBT ay naging pamantayang pagpipilian dahil maaasahan ang mga ito at ang mga proseso ng pagmamanupaktura para sa kanila ay maayos na itinatag.Gayunpaman, ang SIC MOSFETS ay nagiging mas sikat dahil mas mahusay silang gumaganap.Ang SIC MOSFET ay may mas mababang mga pagkalugi sa paglipat, mas mahusay na pag -uugali ng init, at maaaring gumana sa mas mataas na mga dalas at temperatura kumpara sa mga IGBT.Ang mga pakinabang na ito ay humantong sa mas mahusay na kahusayan, hindi gaanong kailangan para sa paglamig, at ang kakayahang magdisenyo ng mas maliit at mas magaan na mga sistema ng pagmamaneho ng motor.

Sa una, ang mataas na gastos ng SIC MOSFET ay limitado ang kanilang paggamit sa high-end o espesyal na aplikasyon.Gayunpaman, ang mga pagpapabuti sa teknolohiya ng pagmamanupaktura at paggawa ng masa ay lubos na nabawasan ang gastos ng mga aparato ng SIC, na ginagawang praktikal at kaakit -akit na pagpipilian para sa isang mas malawak na hanay ng mga aplikasyon ng motor drive.Ang pagbawas ng gastos na ito, kasama ang kanilang mga benepisyo sa pagganap, ay humantong sa higit na paggamit ng SIC MOSFET sa iba't ibang mga industriya, kabilang ang automotive, pang -industriya na automation, at mga nababagong sektor ng enerhiya.

Mga kalamangan at kawalan ng SI IGBTs at SIC MOSFETS

SI IGBTS (Silicon Insulated Gate Bipolar Transistors)

Ang Silicon Insulated Gate Bipolar Transistors (SI IGBT) ay malawakang ginagamit sa mga application na may mataas na kapangyarihan dahil sa kanilang malakas na mga katangian ng pagganap.Narito ang isang detalyadong pagtingin sa kanilang mga pakinabang at kawalan:

• Mga kalamangan ng SI igbts

Hinahawakan nang maayos ang malalaking alon: Ang SI IGBTS ay napakahusay sa pamamahala ng mga malalaking alon nang mahusay.Ginagawa nila ang isang mahusay na pagpipilian para sa mga aplikasyon na kailangang hawakan ang mga malalaking pag -load ng kuryente, tulad ng pang -industriya na makinarya at mga de -koryenteng sasakyan.

Mabilis na bilis ng paglipat: Ang SI IGBTS ay maaaring lumipat at mabilis, na nagpapabuti sa kanilang pagganap sa mga system na nangangailangan ng mabilis na pagbabago sa kasalukuyang daloy.Ang mabilis na kakayahang lumipat na ito ay kapaki -pakinabang para sa mga aplikasyon na nangangailangan ng mabilis na pagbabago, na humahantong sa mas mahusay na pagtugon at pagganap.

Mababang gastos: Ang proseso ng paggawa para sa SI IGBTS ay mature at maayos na itinatag, na nagreresulta sa mas mababang mga gastos sa produksyon.Ang bentahe ng gastos na ito ay ginagawang pagpipilian ng SI IGBTS para sa maraming mga aplikasyon ng high-power, na pinapanatili ang pangkalahatang gastos sa system.

Maaaring hawakan ang mataas na boltahe: Ang mga IGBT ay maaaring makatiis ng mataas na boltahe, na ginagawang angkop para sa mga application na nagpapatakbo sa mataas na antas ng boltahe.Ang kakayahang ito ay partikular na kapaki -pakinabang sa paghahatid ng kuryente at mga sistema ng pamamahagi kung saan kinakailangan ang mataas na pagbabata ng boltahe.

Mababang pagkawala ng enerhiya: Ang SI IGBT ay may kaunting pagbagsak ng boltahe at pagkalugi sa pag -uugali kapag nagsasagawa ng kasalukuyang.Ang kahusayan na ito ay isinasalin sa nabawasan na pagkawala ng enerhiya at pinabuting pangkalahatang pagganap ng system, na mabuti para sa pagpapanatili ng mataas na kahusayan sa mga aplikasyon na sensitibo sa kuryente.

• Mga Kakulangan ng SI IGBTS

Madaling kapitan ng sobrang init: Sa mga application na may mataas na kapangyarihan, tulad ng mga nasa mga de-koryenteng sasakyan o mga sistemang pang-industriya, ang mga IGBT ay maaaring mag-init.Ang sobrang pag -init na ito ay maaaring humantong sa thermal runaway, isang kondisyon kung saan ang pagtaas ng temperatura ay nagdudulot ng karagdagang pagtaas sa temperatura, na potensyal na humahantong sa pagkabigo ng aparato.Ang peligro ng mga isyu sa thermal ay nagdudulot ng isang pag-aalala sa pagiging maaasahan sa mga sitwasyon na may mataas na lakas.

Mas mabagal na mga oras ng turn-off: Kung ikukumpara sa ilang mga mas bagong aparato ng semiconductor, mas matagal ang mga IGBT upang patayin.Ang mas mabagal na turn-off na ito ay maaaring limitahan ang kanilang pagiging epektibo sa mga application na nangangailangan ng napakabilis na paglipat, tulad ng mga high-frequency inverters o advanced na mga sistema ng kontrol sa motor.Ang mas mabagal na oras ng turn-off ay maaaring humantong sa pagtaas ng mga pagkalugi sa paglipat at nabawasan ang pangkalahatang kahusayan sa naturang mga aplikasyon.

Sic Mosfets (Silicon Carbide Metal-Oxide-Semiconductor Field-Effect Transistors)

Sa mga aplikasyon ng motor drive, ang pagpili sa pagitan ng silikon na insulated gate bipolar transistors (SI IGBT) at silikon na karbida na metal-oxide-semiconductor field-effects transistors (SIC MOSFET) ay lubos na nakakaapekto sa pagganap at kahusayan ng system.Ang pag-unawa sa mga kalamangan at kahinaan ng SIC MOSFET ay tumutulong na ipaliwanag kung bakit sila ay nagiging isang tanyag na pagpipilian sa maraming mga aplikasyon ng mataas na pagganap sa kabila ng ilang mga hamon.

• Mga kalamangan ng Sic Mosfets

Mas mataas na kahusayan: Ang SIC MOSFET ay may mas mababang pagpapadaloy at paglipat ng mga pagkalugi kumpara sa SI IGBTS.Ang pinabuting kahusayan na ito ay binabawasan ang pagkonsumo ng enerhiya at pinalalaki ang pangkalahatang pagganap ng sistema ng pagmamaneho ng motor.Ang mas mababang pagkalugi ay nangangahulugang mas kaunting enerhiya ang nasayang bilang init, na humahantong sa mas epektibong paggamit ng kuryente.

Mas mahusay na pamamahala ng init: Ang silikon na karbida ay nagsasagawa ng init na mas mahusay kaysa sa silikon.Pinapayagan nito ang SIC MOSFET na hawakan nang mas epektibo ang init, pinapanatili ang kanilang pagganap at pagiging maaasahan kahit sa ilalim ng mga kondisyon ng mataas na kapangyarihan.Ang mas mahusay na pamamahala ng init ay binabawasan ang pangangailangan para sa malawak na mga sistema ng paglamig, na ginagawang mas simple ang disenyo at pagputol ng mga gastos.

Mas mabilis na paglipat: Ang SIC MOSFET ay maaaring gumana sa mas mataas na mga dalas ng paglipat kaysa sa mga IGBT.Ang mas mabilis na paglipat ay nagbibigay -daan para sa mas tumpak na kontrol ng motor at maaaring mapabuti ang pagganap sa mga application na nangangailangan ng mabilis na paglipat.Ito ay lalong kapaki -pakinabang sa mga de -koryenteng sasakyan drive at pang -industriya na kontrol sa motor, kung saan ang kahusayan at mabilis na oras ng pagtugon ay napakahalaga.

Mas mataas na paghawak ng boltahe: Ang SIC MOSFET ay maaaring pamahalaan ang mas mataas na mga boltahe kaysa sa mga IGBT, na ginagawang angkop para sa mga application na may mataas na boltahe.Ang mas mataas na pagpapaubaya ng boltahe na ito ay kapaki-pakinabang sa mga interface ng power grid at mga high-power na pang-industriya na drive, kung saan kinakailangan ang malakas na paghawak ng boltahe.

Mas maliit na sukat: Dahil sa kanilang mas mahusay na kahusayan at pag -aari ng init, ang SIC MOSFET ay maaaring gawing mas maliit kaysa sa kanilang mga katapat na silikon.Ang pagbawas ng laki na ito ay mabuti para sa paglikha ng mas compact at magaan na mga sistema, na partikular na mahalaga sa mga aplikasyon tulad ng mga de -koryenteng sasakyan, kung saan ang pag -save ng puwang at timbang ay napakahalaga.

• Mga Kakulangan ng Sic Mosfets

Mas mataas na gastos: Ang paggawa ng Sic Mosfets ay mas kumplikado at mahal kaysa sa paggawa ng mga IGBT.Ang mas mataas na gastos sa produksyon ay humahantong sa isang mas mataas na presyo ng pagbili, na maaaring maging isang hadlang, lalo na sa mga application na sensitibo sa gastos.Gayunpaman, habang nagpapabuti ang pagmamanupaktura at mas malaking dami ang ginawa, ang mga gastos na ito ay unti -unting bumababa.

Limitadong paggamit ng merkado: Bilang isang mas bagong teknolohiya, ang SIC MOSFETS ay hindi pa pinagtibay bilang malawak na tulad ng mga IGBT.Ang limitadong paggamit na ito ay maaaring magresulta sa mas kaunting magagamit na mga sangkap at mas kaunting suporta, na ginagawang mas mahirap para sa mga inhinyero upang makahanap ng mga bahagi at makakuha ng tulong sa teknikal.Sa paglipas ng panahon, habang ang teknolohiya ng SIC ay nagiging mas karaniwan, ang limitasyong ito ay inaasahan na mabawasan.

Kumplikadong mga pangangailangan sa drive: Ang SIC MOSFETS ay madalas na nangangailangan ng mas advanced na drive circuitry kumpara sa SI IGBTS.Ang pagiging kumplikado ng drive circuitry na ito ay maaaring kumplikado ang pangkalahatang disenyo ng system at posibleng dagdagan ang mga gastos sa pag -unlad.Ang mga inhinyero ay dapat na maingat na magdisenyo at ipatupad ang mga circuit na ito upang lubos na makinabang mula sa teknolohiya ng SIC.

Pinahusay na teknolohiya ng inverter kasama ang SIC MOSFETS

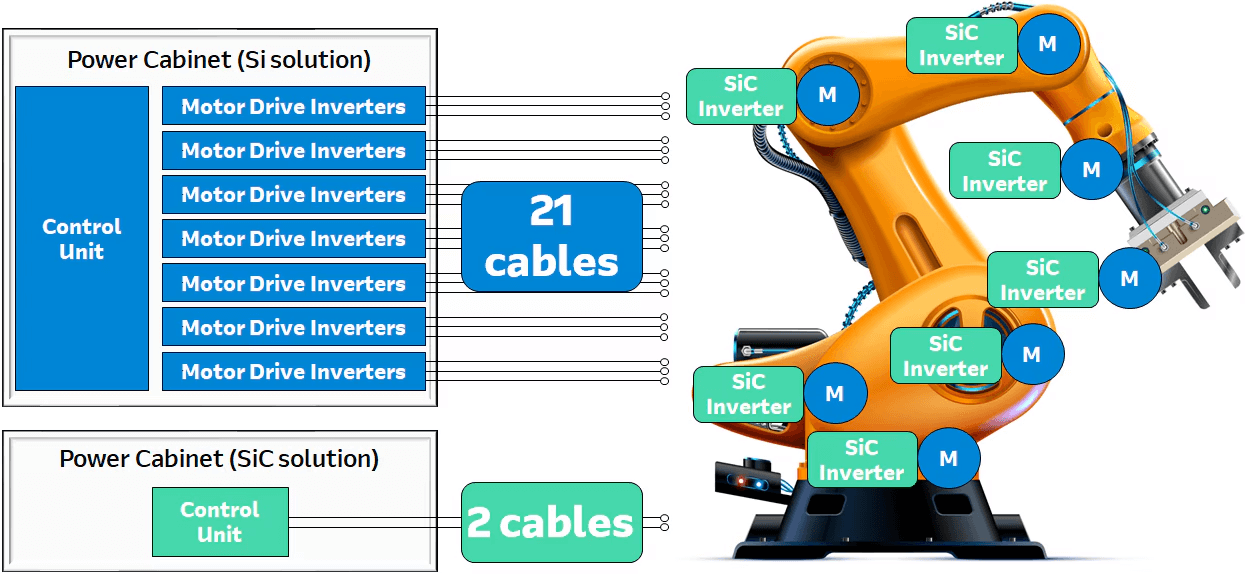

Larawan 3: Paghahambing ng Power Cabinet SI Solution kumpara sa SIC Solution para sa Motor Drive Inverters

Ang Silicon Carbide MOSFETS (SIC MOSFETS) ay lubos na napabuti ang teknolohiya ng inverter sa mga sistema ng pagmamaneho ng motor, na nag -aalok ng maraming mga benepisyo sa paglipas ng silikon na insulated gate bipolar transistors (SI IGBT).Ang SIC MOSFET ay maaaring gumana sa mas mataas na bilis ng paglipat dahil sa kanilang mas mababang mga pagkalugi sa paglipat, na nagpapahintulot sa mas tumpak na kontrol ng bilis ng motor at metalikang kuwintas.Mas pinangangasiwaan din nila ang init, na nangangahulugang mapupuksa nila ang init nang mas epektibo at bawasan ang pangangailangan para sa mga malalaking sistema ng paglamig.Ito ay humahantong sa mas maliit at mas magaan na disenyo ng inverter, na lalo na mabuti para sa mga de -koryenteng sasakyan.

Ang SIC MOSFETS ay maaari ring gumana sa mas mataas na temperatura, pagtaas ng pagiging maaasahan at habang buhay ng mga sistema ng pagmamaneho ng motor sa mga mahihirap na kondisyon.Habang ang SI IGBTS ay maaari pa ring magamit sa mas murang mga aplikasyon o kung saan ang mataas na bilis ng paglilipat at pamamahala ng init ay hindi gaanong nababahala, ang kahusayan, mas mahusay na paghawak ng init, at mas mataas na pagganap ng SIC MOSFETS ay ginagawang perpekto para sa mataas na pagganap at maaasahang mga aplikasyon ng pagmamaneho ng motor,kabilang ang mga de -koryenteng sasakyan at pang -industriya na automation.

Pangunahing pagkakaiba sa pagitan ng mga IGBT at MOSFET

Parameter	IGBT	MOSFET
Saklaw ng boltahe	600V hanggang 6500V (Karaniwang Mataas na Boltahe na Aplikasyon)	20V hanggang 1000V (karaniwang mababa sa mga application ng medium boltahe)
Karaniwang mga aplikasyon	Mataas na boltahe, mataas na kasalukuyang aplikasyon, hal., Power grids, pang -industriya Motors, at inverters	Mababa sa Medium Voltage Application, hal., Power Supplies, Audio mga amplifier, at mga controller ng motor
On-state boltahe drop (vCe o VDs)	Mas mataas na pagbagsak ng boltahe, karaniwang 2V hanggang 4V	Mas mababang pagbagsak ng boltahe, karaniwang 0.1V hanggang 1V
Bilis ng paglipat	Mas mabagal na bilis ng paglipat (mas angkop para sa mas mababang dalas Mga Aplikasyon)	Mas mabilis na bilis ng paglipat (mas angkop para sa mga application ng mataas na dalas)
Pagkalugi sa pagpapadaloy	Mas mataas dahil sa bipolar na kalikasan at mas mataas na pagbagsak ng boltahe	Mas mababa dahil sa unipolar na kalikasan at mas mababang pagbagsak ng boltahe
Lumilipat ang mga pagkalugi	Mas mataas dahil sa mas mabagal na bilis ng paglipat	Mas mababa dahil sa mas mabilis na bilis ng paglipat
Katatagan ng thermal	Mas mahusay na pagganap ng thermal sa mas mataas na antas ng kuryente	Limitadong pagganap ng thermal kumpara sa mga IGBT
Kontrolin ang pagiging kumplikado	Mas madaling mga kinakailangan sa drive ng gate, karaniwang kontrolado ng boltahe	Nangangailangan ng mas kumplikadong mga circuit ng drive ng gate, karaniwang Kasalukuyang kinokontrol
Ruggedness	Sa pangkalahatan ay mas mahusay na short-circuit na may kakayahan sa kakayahan	Karaniwang mas mababa ang short-circuit na may kakayahang may kakayahan
Gastos	Karaniwan na mas mataas para sa katumbas na mga rating ng boltahe	Sa pangkalahatan mas mababa para sa katumbas na mga rating ng boltahe

Uri ng aparato

Larawan 4: Uri ng aparato - Paghahambing sa simbolo ng MOSFET at IGBT

Ang mga IGBT (insulated gate bipolar transistors) ay isang halo ng MOSFET (metal-oxide-semiconductor field-effect transistors) at mga bipolar transistors.Mayroon silang isang gate na kinokontrol ng boltahe tulad ng MOSFETS, na ginagawang madali ang paglipat.Mayroon din silang mga kakayahang kasalukuyang nagdadala ng bipolar, na nagpapahintulot sa kanila na hawakan ang mga antas ng mataas na lakas.Ang mga MOSFET, sa kaibahan, ay mga transistor na kinokontrol ng boltahe.Ang daloy ng kasalukuyang sa pagitan ng kanilang mga mapagkukunan at mga alisan ng tubig ay kinokontrol ng boltahe na inilalapat sa gate.

Rating ng boltahe

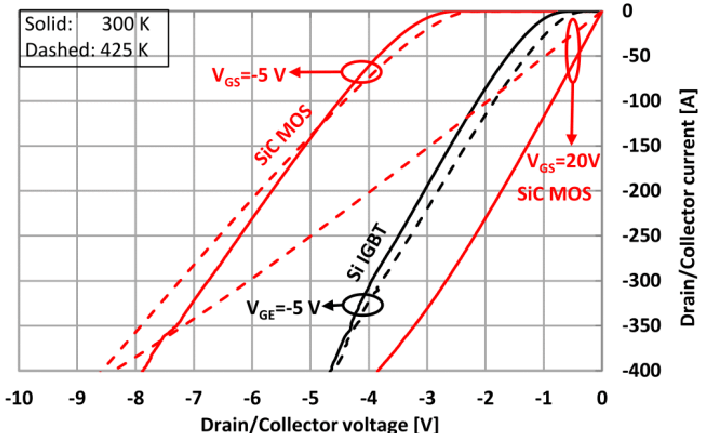

Larawan 5: Boltahe ng alisan ng tubig/kolektor vs.Kasalukuyan para sa MOSFET at IGBT

Para sa rating ng boltahe, ang mga IGBT ay mas mahusay para sa mga gamit na may mataas na boltahe, mula sa daan-daang libu-libong mga volts.Ginagawa nitong angkop ang mga ito para sa mga application na may mataas na kapangyarihan tulad ng mga drive ng motor at mga inverters ng kuryente.Ang mga MOSFET ay karaniwang ginagamit sa mas mababa sa medium na mga aplikasyon ng boltahe, mula sa sampu -sampung hanggang sa daan -daang mga volts, na karaniwan sa mga elektronikong paglilipat ng mga circuit at mga regulator ng boltahe.

Kasalukuyang paghawak

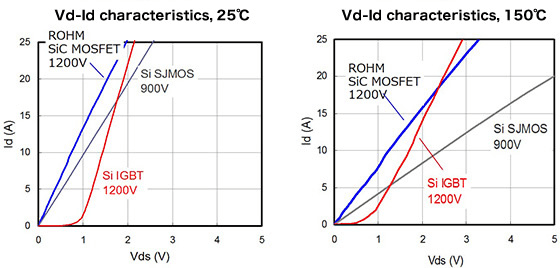

Larawan 6: Mga katangian ng VD-ID sa 25 ° C at 150 ° C para sa MOSFET at IGBT

Sa mga tuntunin ng kasalukuyang paghawak, ang mga IGBT ay mahusay para sa mataas na kasalukuyang mga aplikasyon dahil sa kanilang bipolar na kasalukuyang nagdadala ng kakayahan.Ginagawa nitong kapaki-pakinabang ang mga ito sa mga setting ng high-power.Ang mga MOSFET, gayunpaman, ay karaniwang ginagamit para sa mas mababa hanggang katamtaman na kasalukuyang mga aplikasyon, kung saan kinakailangan ang mataas na kahusayan at mabilis na paglipat.

Bilis ng paglipat

Ang bilis ng paglipat ay isa pang malaking pagkakaiba.Ang mga IGBT ay lumipat ng mas mabagal kaysa sa MOSFET, na kung saan ay mabuti para sa mga aplikasyon kung saan hindi kinakailangan ang mabilis na paglipat.Sa kabilang banda, ang mga MOSFET ay ginawa para sa paggamit ng mataas na dalas, na nag-aalok ng mas mabilis na bilis ng paglipat.Ginagawa nitong angkop ang mga ito para sa mga application tulad ng mga suplay ng kuryente at mga convert na nangangailangan ng mabilis at mahusay na paglipat.

Kahusayan

Ang kahusayan ay nag -iiba sa pagitan ng mga IGBT at MOSFET batay sa boltahe at kasalukuyang mga antas.Ang mga IGBT ay may mas mababang pagkalugi sa pagpapadaloy sa mataas na boltahe at alon, na ginagawang mas mahusay sa mga aplikasyon ng mataas na kapangyarihan.Ang mga MOSFET, gayunpaman, ay mas mahusay sa mga mababang boltahe at alon dahil sa kanilang mababang on-resistance at mabilis na paglipat ng mga kakayahan.

Mga Aplikasyon

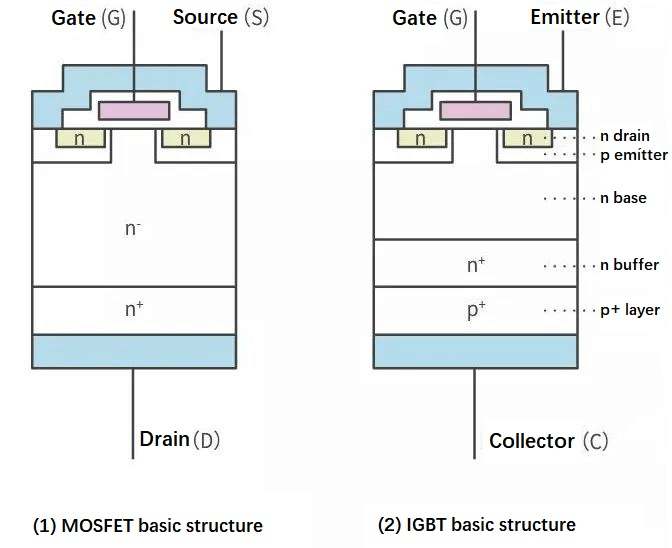

Larawan 7: MOSFET Basic Structure Vs.Ang pangunahing istraktura ng IGBT

Ang mga gamit ng mga aparatong ito ay sumasalamin sa kanilang mga lakas.Ang mga IGBT ay karaniwang ginagamit sa mga sitwasyon na may mataas na kapangyarihan tulad ng mga motor drive, power inverters, at induction heating system dahil sa kanilang kakayahang hawakan ang mataas na boltahe at kasalukuyang.Ang mga MOSFET ay mas mahusay para sa mga aplikasyon na unahin ang mabilis na paglipat at kahusayan sa mas mababang mga antas ng kuryente, tulad ng mga electronic switch circuit at boltahe regulators.

Mga Kinakailangan sa Gate Drive

Panghuli, ang mga kinakailangan sa drive ng gate ay naiiba sa pagitan ng mga IGBT at MOSFET.Ang mga IGBT ay nangangailangan ng isang positibong boltahe sa gate na may kaugnayan sa emitter upang i -on, at i -off sa pamamagitan ng pagbabawas ng boltahe ng gate.Ang mga MOSFET, gayunpaman, ay nangangailangan ng isang positibong boltahe sa gate na may kaugnayan sa mapagkukunan para sa parehong pag -on at pag -off, na ginagawang mas simple at mas prangka ang kanilang gate drive.

Konklusyon

Parehong SI IGBTs at SIC MOSFET ay may natatanging lakas na angkop sa iba't ibang mga aplikasyon ng high-power.Ang mga IGBT ay mahusay sa paghawak ng mga malalaking alon at mataas na boltahe at mas mura upang makagawa, na ginagawang maaasahan para sa tradisyonal na paggamit tulad ng mga pang -industriya na motor at grids ng kuryente.Gayunpaman, maaari silang mag-overheat at lumipat ng mas mabagal, na maaaring maging isang problema sa high-speed o napakainit na mga kapaligiran.

Sa kabilang banda, ang SIC MOSFETS ay humahawak ng init ng mas mahusay, lumipat nang mas mabilis, at mas mahusay, na ginagawang paborito ang mga ito para sa mga modernong gamit tulad ng mga de-koryenteng kotse at mga sistemang pang-industriya na may mataas na pagganap.Bagaman mas malaki ang gastos nila sa una at nangangailangan ng mas kumplikadong mga circuit ng drive, ang patuloy na pagpapabuti sa teknolohiya ng SIC ay binabawasan ang mga isyung ito, na humahantong sa mas malawak na paggamit.

Ang pagpili sa pagitan ng SI IGBTs at SIC MOSFET ay nakasalalay sa mga tiyak na pangangailangan ng application, tulad ng boltahe at kasalukuyang mga antas, bilis ng paglipat, at pamamahala ng init.Sa pamamagitan ng paggamit ng mga lakas ng bawat aparato, ang mga inhinyero ay maaaring magdisenyo at bumuo ng mas mahusay na mga elektronikong sistema ng kuryente, mga pagpapabuti sa pagmamaneho at kahusayan sa iba't ibang mga larangan ng teknolohiya.

Madalas na Itinanong [FAQ]

1. Alin ang mas mahusay na IGBT o MOSFET?

Ang pagpili sa pagitan ng IGBT at MOSFET ay nakasalalay sa kung ano ang kailangan mo.Ang mga MOSFET ay karaniwang mas mahusay para sa mababang hanggang medium na mga gawain ng kuryente na nangangailangan ng mabilis na bilis ng paglipat at mahusay na pamamahala ng init.Mabuti ang mga ito para sa mga bagay tulad ng mga suplay ng kuryente at mga controller ng motor.Ang mga IGBT, sa kabilang banda, ay mas mahusay para sa mga gawain na may mataas na kapangyarihan dahil maaari silang mahawakan ang mas malaking mga alon at mas mataas na boltahe, na ginagawang perpekto para sa mga pang-industriya na motor at mga inverters ng kuryente.

2. Maaari bang palitan ng IGBT ang MOSFET?

Minsan, ang mga IGBT ay maaaring palitan ang mga MOSFET, lalo na sa mga gawain na may mataas na kapangyarihan kung saan kinakailangan ang paghawak ng malalaking alon at boltahe.Gayunpaman, dahil ang mga IGBT ay lumipat ng mas mabagal at hawakan nang iba ang init, maaaring hindi sila mabuti para sa mga gawain na nangangailangan ng napakabilis na paglipat at mababang pagkawala ng kuryente, kung saan mas mahusay ang mga MOSFET.

3. Paano ko malalaman kung mayroon akong IGBT o MOSFET?

Upang malaman kung mayroon kang isang IGBT o MOSFET, suriin ang numero ng bahagi at mga detalye mula sa tagagawa.Sasabihin sa iyo ng mga datasheet kung ang aparato ay isang IGBT o isang MOSFET.Maaari silang magmukhang magkamukha, kaya kailangan mong suriin ang dokumentasyon o mga marka sa sangkap.

4. Alin ang pinakamabilis na aparato ng paglipat ng IGBT o MOSFET?

Ang mga MOSFET sa pangkalahatan ay ang pinakamabilis na paglilipat ng aparato kumpara sa mga IGBT.Maaari silang lumipat sa mas mataas na bilis, na ginagawang angkop sa kanila para sa mga gawain na nangangailangan ng mabilis na paglipat, tulad ng sa mga power supply at high-frequency inverters.

5. Paano ko malalaman kung mayroon akong IGBT o MOSFET?

Maaari mong malaman kung mayroon kang isang IGBT o MOSFET sa pamamagitan ng pagtingin sa mga marka ng sangkap at paghahambing ng mga ito sa mga datasheet o mga detalye ng tagagawa.Ang mga dokumentong ito ay nagbibigay ng detalyadong impormasyon tungkol sa uri ng aparato ng semiconductor, kasama na kung ito ay isang IGBT o isang MOSFET.
