ADC0809 kumpara sa ADC0832: Mga pangunahing pagkakaiba sa 8-bit Ad Converters

Catalog

1. Pangkalahatang -ideya ng ADC0809
2. Mga Katangian ng ADC0809
3. PIN Paglalarawan ng ADC0809
4. Paano gamitin ang ADC0809
5. Pag -andar at paggamit ng ADC0809
6. Panloob na istraktura at proseso ng pagtatrabaho ng ADC0809
7. Paano nakakaapekto ang pagkonsumo ng kuryente ng ADC0809?
8. Ang pagkakaiba sa pagitan ng ADC0809 at ADC0832

ADC0809 Pangkalahatang -ideya

ADC0809

ADC0809 ay isang 8-channel, 8-bit na sunud-sunod na approximation A/D analog-to-digital converter gamit ang teknolohiyang CMOS.Isinasama nito ang isang 8-channel multiplexer sa loob, na maaaring ma-latch ang naka-decode na signal ayon sa address code at pumili lamang ng isa sa 8 analog input signal para sa isang/D conversion.Ang ADC0809 ay pangunahing angkop para sa mga okasyon na hindi nangangailangan ng mataas na katumpakan at rate ng sampling, tulad ng mga pangkalahatang patlang ng kontrol sa industriya.Maaari itong direktang konektado sa microcontroller upang makamit ang conversion at paghahatid ng data.

Mga Katangian ng ADC0809

Mayroon itong mga sumusunod na katangian:

• Karaniwang bilis ng conversion 100us

• Unipolar, saklaw 0-5V

• Ang sunud-sunod na pagtatantya 8-bit A/D conversion chip

• May isang three-state output buffer on-chip, na maaaring direktang konektado sa bus ng CPU.

• Mayroong 8 analog switch sa chip, na maaaring kumonekta sa 8 na analog na dami nang sabay.

• Mayroon itong isang mataas na ratio ng presyo ng pagganap at angkop para sa mga okasyon na may mababang mga kinakailangan sa kawastuhan at bilis ng sampling o sa pangkalahatang mga patlang na kontrol sa industriya.

Paglalarawan ng PIN ng ADC0809

Pin description of ADC0809

• D0 ~ D7: 8-bit digital output pin

• IN0 ~ IN7: 8 Mga Pins ng Analog Input

• VCC: +5V Working Power Supply

• GND: Ground

• Vref (+): positibong terminal ng boltahe ng sanggunian

• Vref (-): negatibong terminal ng boltahe ng sanggunian

• Simula: A/D conversion Start Signal Input Terminal

• ALE: Paganahin ng Address Latch ang terminal ng pag -input ng signal

• EOC: pagtatapos ng conversion output pin

• OE: Paganahin ang output ng control terminal

• Clk: signal ng conversion clock, mga 500kHz

• Adda, Addb, Addc: Mga Linya ng Input ng Address

Paano gamitin ang ADC0809

Ang sumusunod ay kung paano gamitin ang ADC0809.

Itakda ang input ng analog channel

Kailangan nating pumili sa pamamagitan ng tatlong pin na Adda, Addb, at Addc.Ang tatlong mga pin na magkasama ay bumubuo ng input port ng signal ng pagpili ng channel ng analog channel.Ang katayuan ng mga pin na ito ay tumutukoy kung aling analog signal ang ADC0809 ay pipili para sa kasunod na pag -convert ng A/D.

Simulan ang conversion ng A/D.

Kailangan nating pumili sa pamamagitan ng tatlong pin na Adda, Addb, at Addc.Ang tatlong mga pin na magkasama ay bumubuo ng input port ng signal ng pagpili ng channel ng analog channel.Ang katayuan ng mga pin na ito ay tumutukoy kung aling analog signal ang ADC0809 ay pipili para sa kasunod na pag -convert ng A/D.

Alamin kung nakumpleto ang conversion ng A/D.

Matapos magsimula ang conversion, ang EOC (pagtatapos ng signal ng conversion) ay awtomatikong mai -convert mula sa mataas na antas hanggang sa mababang antas.Sa panahon ng pag -convert ng A/D, ang EOC ay nananatiling mababa.Matapos makumpleto ang conversion, awtomatikong magbabago ang EOC mula sa mababa hanggang mataas.Samakatuwid, maaari nating hatulan kung ang pag -convert ng A/D ay nakumpleto sa pamamagitan ng paghusga sa halaga ng EOC.

I -output ang na -convert na data

Kapag ang OE ay mataas na antas, papayagan ng ADC0809 ang output ng data na na -convert ng A/D.Sa oras na ito, ang na -convert na digital signal ay maipapadala sa output port ng ADC0809 para sa pagbabasa o paggamit ng mga panlabas na aparato.

Pag -andar at paggamit ng ADC0809

Ang pangunahing pag -andar ng ADC0809 ay upang mai -convert ang mga signal ng pag -input ng analog sa mga digital na signal ng output, na may mga katangian ng mataas na kawastuhan, mabilis na pag -convert, at kadalian ng paggamit.Maaari itong malawakang ginagamit sa maraming larangan, tulad ng medikal na kagamitan, pagsubaybay sa kuryente, kagamitan sa militar, elektronikong komunikasyon, aerospace, at kontrol sa pang -industriya.Ang mga sumusunod ay naglista ng ilang mga karaniwang mga sitwasyon ng aplikasyon:

Kagamitan sa medisina

Ang ADC0809 ay maaaring magamit upang masubaybayan at iproseso ang mga parameter ng physiological (tulad ng presyon ng dugo, rate ng puso, atbp.) Sa mga aparatong medikal upang matugunan ang kawastuhan at katatagan ng mga kagamitan sa medikal.Halimbawa, sa digital sphygmomanometer, electrocardiographs, at iba pang kagamitan, ang ADC0809 ay maaaring mangolekta at magproseso ng mga parameter ng physiological, at i -convert ang mga ito sa mga digital na signal para sa pagsusuri at pagpapakita, sa gayon nakakamit ang epektibong pagsubaybay at pagsusuri ng mga kondisyon ng pasyente.

Mga elektronikong komunikasyon

Maaaring magamit ang ADC0809 upang mapagtanto ang digital na conversion at pagproseso ng mga signal ng analog upang matugunan ang mga kinakailangan ng komunikasyon na elektronikong kagamitan para sa kalidad ng signal at bilis ng paghahatid.Halimbawa, sa mga audio processors, modem, boses codec, at iba pang kagamitan, ang ADC0809 ay maaaring mangolekta at magproseso ng mga signal ng analog at i -convert ang mga ito sa mga digital na signal para sa paghahatid at pagproseso, sa gayon nakamit ang mahusay na pagproseso at paghahatid ng mga signal ng komunikasyon.

Power Monitor

Maaaring magamit ang ADC0809 upang masubaybayan ang mga parameter tulad ng kalidad ng kuryente, pag-load ng grid, at katatagan ng boltahe upang makamit ang pagsubaybay sa real-time at pamamahala ng katayuan ng operating ng sistema ng kuryente.Halimbawa, sa mga instrumento sa pagsubaybay sa kuryente, matalinong metro, at iba pang kagamitan, ang ADC0809 ay maaaring mangolekta at magproseso ng mga parameter ng circuit, at i -convert ang mga ito sa mga digital na signal para sa paghahatid at pag -iimbak, sa gayon nakamit ang epektibong pagsubaybay at pamamahala ng sistema ng kuryente.

Pang -industriya na kontrol sa automation

Maaaring magamit ang ADC0809 upang masubaybayan ang iba't ibang mga parameter ng pang -industriya tulad ng boltahe, presyon, temperatura, daloy, atbp upang makamit ang pagsubaybay at kontrol ng proseso ng paggawa.Halimbawa, sa mga convert ng dalas, mga gauge ng antas ng likido, mga detektor ng gas, at iba pang kagamitan, ang ADC0809 ay maaaring mangolekta at magproseso ng data ng analog, at i -convert ito sa mga digital na signal para sa pagsusuri at puna, sa gayon nakamit ang epektibong kontrol ng proseso ng paggawa.

Panloob na istraktura at proseso ng pagtatrabaho ng ADC0809

Ang ADC0809 ay isang CMOS monolitikong sunud -sunod na approximation A/D converter.Binubuo ito ng 8 mga switch ng analog, sunud-sunod na mga rehistro ng pagtatantya, paghahambing, 8-bit switch tree A/D converters, address latches at decoder, at logic control at tiyempo circuit.

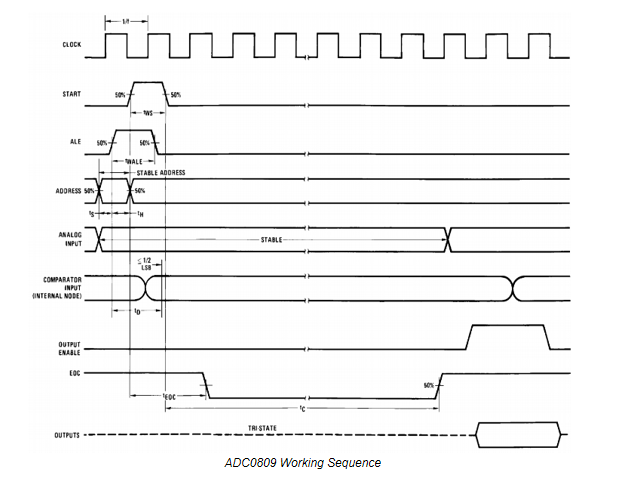

ADC0809 Working Sequence

Una, kailangan mong magpasok ng isang 3-bit na address at itakda ang ALE sa 1 upang maiimbak ang address na ito sa address latch.Ang address na ito ay pagkatapos ay dumaan sa isang decoder, na pumipili ng isa sa walong mga analog input at pinapakain ito sa comparator.Kapag dumating ang tumataas na gilid ng signal ng pagsisimula, ang sunud -sunod na rehistro ng pag -asa ay mai -reset.Kasunod nito, ang bumabagsak na gilid ng signal ng pagsisimula ay magsisimula sa proseso ng pag -convert ng A/D.Kapag nagsisimula ang pag -convert ng A/D, ang signal ng output ng EOC ay bababa upang ipahiwatig na ang pag -convert ay nasa pag -unlad.Kapag nakumpleto ang pag -convert ng A/D, ang signal ng output ng EOC ay magbabago sa mataas na antas, na nagpapahiwatig na natapos na ang pag -convert ng A/D at ang data ng resulta ay naimbak sa latch.Ang signal ng EOC ay maaaring magamit bilang isang makagambala na kahilingan upang ipaalam sa mga panlabas na aparato (tulad ng mga microcontroller) na nakumpleto ang conversion.Kapag ang OE (output paganahin) na pag-input ay mataas, ang output tri-state gate ay bubuksan upang ang digital na dami ng resulta ng conversion ay maaaring maging output sa data bus.Ang data na nakuha pagkatapos ng pag-convert ng A/D ay dapat na maipadala sa microcontroller sa oras para sa pagproseso upang matiyak ang real-time at kawastuhan ng data.Ang pangunahing isyu sa paghahatid ng data ay kung paano kumpirmahin ang pagkumpleto ng pag -convert ng A/D, dahil ang paghahatid ay maaari lamang isagawa pagkatapos makumpleto ang kumpirmasyon.Mayroong tatlong mga paraan upang gawin ito.

Paraan ng paghahatid ng tiyempo

Para sa mga convert ng A/D, ang oras ng pag -convert ay isang kilalang at naayos na detalye.Ang pagkuha ng ADC0809 bilang isang halimbawa, ang oras ng conversion nito ay 128μs.Sa isang 6MHz MCS-51 microcontroller system, katumbas ito ng 64 na mga siklo ng makina.Batay sa impormasyong ito, maaari kaming magdisenyo ng isang pagkaantala ng subroutine na tinatawag kaagad pagkatapos magsimula ang pag -convert ng A/D.Ang oras ng pagpapatupad ng pagkaantala ng subroutine ay dapat tiyakin na magtatapos ito kapag nakumpleto ang conversion, at pagkatapos ay maaaring maganap ang paglipat ng data.

Paraan ng Query

Ang A/D conversion chips ay karaniwang may isang signal ng katayuan na nagpapahiwatig ng pagkumpleto ng conversion.Ang pagkuha ng ADC0809 bilang isang halimbawa, ang signal na ito ay ang terminal ng EOC.Samakatuwid, maaari naming gamitin ang paraan ng query upang kumpirmahin kung ang pag -convert ng A/D ay nakumpleto sa pamamagitan ng pagtuklas ng katayuan ng EOC, at pagkatapos ay magpatuloy sa paghahatid ng data pagkatapos ng kumpirmasyon.

Mode ng pagkagambala

Ginagamit namin ang signal signal (EOC) na nagpapahiwatig ng pagkumpleto ng conversion bilang isang matakpan na signal ng kahilingan upang maipadala ang data sa isang makagambala na paraan.

Paano nakakaapekto ang pagkonsumo ng kuryente ng ADC0809?

Ang epekto ng pagkonsumo ng kuryente ng ADC0809 sa pagganap nito ay hindi maaaring balewalain, na makikita sa mga sumusunod na pangunahing aspeto:

Henerasyon ng init: Ang pagkonsumo ng kuryente ay direktang nauugnay sa init na nabuo ng aparato.Habang tumataas ang pagkonsumo ng kuryente, ang ADCO809 ay bubuo ng mas maraming init sa panahon ng operasyon.Kung ang init ay hindi maaaring mabigo nang epektibo, maaaring maging sanhi ng pagtaas ng panloob na temperatura ng aparato, na nakakaapekto sa katatagan at pagiging maaasahan nito.Ang labis na temperatura ay maaaring maging sanhi ng pagkasira o pagkasira ng pagganap ng mga sangkap ng circuit, sa gayon ay nakakaapekto sa kawastuhan ng conversion at bilis ng ADC0809.

Pamamahala ng Power: Ang antas ng pagkonsumo ng kuryente ay makakaapekto rin sa disenyo ng sistema ng pamamahala ng kuryente.Pinapayagan ng mababang-lakas na ADCO809 ang paggamit ng mas maliit na mga suplay ng kuryente at binabawasan ang pagkalugi ng enerhiya sa panahon ng pag-convert ng kuryente.Napakahalaga nito upang mapagbuti ang kahusayan at pagiging maaasahan ng buong sistema.

Kahusayan ng Pagkonsumo ng Enerhiya: Ang antas ng pagkonsumo ng kuryente ay direktang nakakaapekto sa kahusayan ng pagkonsumo ng enerhiya ng aparato.Ang mga aparato na may mababang kapangyarihan ay nakakatipid ng enerhiya at bawasan ang epekto sa kapaligiran kapag tumatakbo sa mahabang panahon.Mahalaga ito lalo na para sa mga portable na aparato o mga sistema na kailangang tumakbo sa mahabang panahon.

Disenyo ng Pag -dissipation ng Init: Upang matiyak na ang aparato ay maaaring gumana nang matatag, nangangailangan ito ng isang makatwirang disenyo ng pagwawaldas ng init upang matiyak na ang init ay maaaring mabisang mawala.Maaaring kasangkot ito sa paggamit ng mga radiator, tagahanga, o iba pang mga hakbang sa paglamig.

Ang pagkakaiba sa pagitan ng ADC0809 at ADC0832

Ang ADC0809 at ADC0832 ay dalawang karaniwang 8-bit analog-to-digital converters (ADC).Ang mga pagkakaiba sa pagitan nila ay ang mga sumusunod:

Sampling Rate: Mayroong isang tiyak na pagkakaiba sa maximum na sampling rate ng ADC0809 at ADC0832.Ang ADC0809 ay may isang maximum na rate ng sampling na 10kHz, habang ang ADC0832 ay may maximum na rate ng sampling na 100kHz.






Madalas na Itinanong [FAQ]

1. Ano ang ADC0809?

Ang sangkap ng ADC0809 data acquisition ay isang monolithic na aparato ng CMOS na may 8-bit na analog-to-digital converter, 8-channel multiplexer at microprocessor na katugmang control logic.Ang 8-bit A/D converter ay gumagamit ng sunud-sunod na pagtatantya bilang pamamaraan ng conversion.

2. Ano ang papel ng ADC0809 sa PCM?

Kasama sa ADC0809 ang 8 mga analog input dahil sa 8-channel multiplexer circuit.Dahil ang paglutas ng ADC0809 ay 8 bits, ang analog input ay nahahati sa 28, o 256 discrete range.Sa boltahe ng sanggunian ng 5VDC, ang bawat saklaw ay kumakatawan sa 5V/256 = 0.01953 V.

3. Paano gumagana ang isang ADC 0808/0809?

Ang ADC 0808/0809 ay gumagana sa pamamagitan ng paggamit ng isang proseso na tinatawag na sunud -sunod na pagtatantya.Una nitong halimbawa ang signal ng input analog at pagkatapos ay ihahambing ito sa isang sanggunian na boltahe.Batay sa paghahambing na ito, ang ADC ay bumubuo ng isang digital na output na kumakatawan sa laki ng signal ng analog.

4. Ano ang pagkakaiba sa pagitan ng ADC 0808 at 0809?

Ang dalawang convert na ito, ang ADC0808 at ADC0809, ay functionally magkapareho maliban na ang ADC0808 ay may kabuuang hindi nababagay na error ng ± 1⁄2 LSB at ang ADC0809 ay may hindi nababagay na error ng ± 1 LSB.May kaugnayan din sila sa kanilang mga malalaking kapatid, ang ADC0816 at ADC0817 na mapapalawak na 16 na mga convert ng channel.
