BahayBlogPag -unawa sa mga diagram at aplikasyon ng Circuit ng TEA2025
sa 2024/10/16 423

Pag -unawa sa mga diagram at aplikasyon ng Circuit ng TEA2025

Kung naghahanap ka ng isang simple, madaling gamitin na audio amplifier chip para sa iyong susunod na proyekto, ang TEA2025 ay maaaring kung ano ang kailangan mo.Ito ay orihinal na ginawa para sa mga portable cassette player at radio, ngunit mahusay ito para sa iba pang mga gamit, tulad ng pagbuo ng mga stereo amplifier para sa mga iPods o MP3 player.Ang chip na ito ay naghahatid ng malinaw na tunog at gumagana nang maayos sa mga maliliit na puwang, na ginagawang perpekto para sa mga mababang-kapangyarihan na audio na proyekto kung saan kailangan mo ng isang compact solution.Sa artikulong ito, pupunta kami sa mga tampok, pagtutukoy, at kung paano ito inihahambing sa mga katulad na chips, upang maaari kang magpasya kung tama ito para sa iyo.

Catalog

1. TEA2025 Audio Amplifier
2. TEA2025 PIN Configur
3. TEA2025 CAD Model
4. TEA2025 Mga pagtutukoy sa teknikal
5. Tea2025 diagram ng circuit
6. Katumbas na IC para sa TEA2025
7. Paghahambing: Ka2206 kumpara sa TEA2025 kumpara sa LA4192
8. TEA2025 Pisikal na sukat

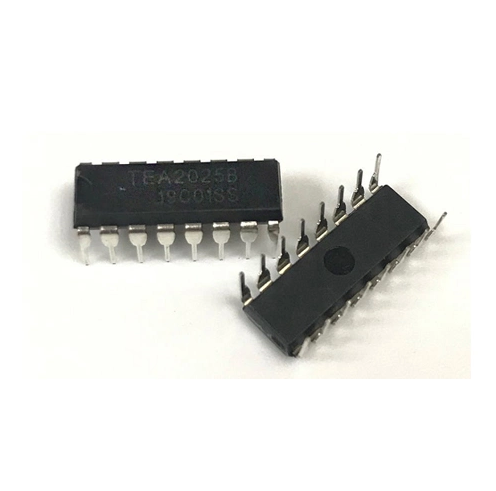

TEA2025

TEA2025 Audio Amplifier

Ang TEA2025 ay isang compact audio amplifier chip na nagmumula sa isang 16-pin plastic package.Ito ay orihinal na binuo para magamit sa mga portable cassette player at radio, ngunit natagpuan nito ang mas malawak na mga aplikasyon, kabilang ang paggawa ng mga stereo audio amplifier para sa mga aparato tulad ng mga iPod o MP3 player.Ang chip na ito ay kilala para sa kakayahang maghatid ng malinaw na output ng tunog habang medyo madaling gamitin sa iba't ibang uri ng mga audio system.Ang kakayahang magamit nito ay ginagawang isang mahusay na pagpipilian para sa iba't ibang mga proyekto ng audio kung saan kinakailangan ang mga mababang solusyon sa pag-save ng lakas at pag-save ng espasyo.

TEA2025 PIN Configur

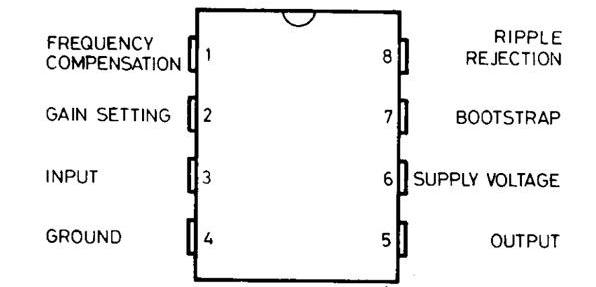

 TEA2025 Pin Configuration

TEA2025 Modelong CAD

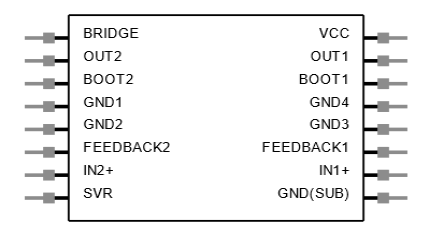

Simbolo

TEA2025 Symbol

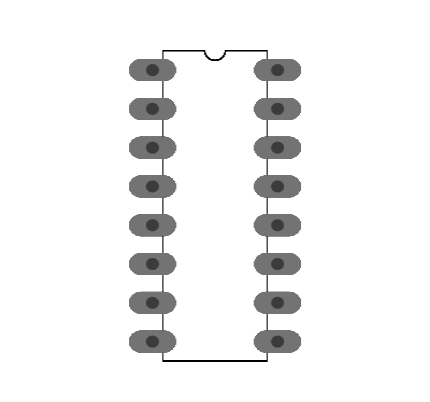

Bakas ng paa

 TEA2025 Footprint

TEA2025 Mga pagtutukoy sa teknikal

Stmicroelectronics TEA2025B Teknikal na mga pagtutukoy, katangian, mga parameter at mga bahagi na may katulad na mga pagtutukoy sa stmicroelectronics TEA2025B.

I -type Parameter
Bundok Sa pamamagitan ng butas
Uri ng pag -mount Sa pamamagitan ng butas
Package / Kaso 16-dip (0.300, 7.62mm)
Bilang ng mga pin 16
Timbang 4.535924G
Packaging Tube
Code ng JESD-609 E4
PBFree code Oo
Bahagi ng Bahagi Lipas na
Antas ng Sensitivity ng kahalumigmigan (MSL) 1 (walang limitasyong)
Bilang ng mga pagtatapos 16
Code ng ECCN EAR99
I -type Klase ab
Pagtatapos ng terminal Nikel/palladium/ginto (Ni/pd/au)
Max na temperatura ng operating 150 ° C.
Min operating temperatura 0 ° C.
Boltahe - Supply 3V ~ 12V
Posisyon ng terminal Dual
Bilang ng mga pag -andar 1
BASE PART NUMBER TEA2025
Bilangin ng pin 16
Uri ng output 1-channel (mono) o 2-channel (stereo)
Operating Supply Voltage 9v
Supply Voltage-Min (VSUP) 3v
Bilang ng mga channel 2
Nominal na supply ng kasalukuyang 1.5a
Quiescent kasalukuyang 35ma
Kapangyarihan ng output 2.3w
Uri ng supply Walang asawa
Boltahe Gain 51db
Ratio ng pagtanggi ng power supply (PSRR) 46db
Makamit 51db
Max output power 4.7w
Max output power x channel @ load 4.7w x 1 @ 8 Ω;2.4W x 2 @ 8 Ω
Harmonic distorsyon 10%
I -load ang impedance 30Kohm
Mga tampok Depop, Proteksyon ng Thermal
Taas 6.35mm
Haba 2.54mm
Lapad 6.35mm
Abutin ang SVHC Walang SVHC
Radiation Hardening Hindi
Katayuan ng ROHS Sumunod ang ROHS3
Libre ang Lead Libre ang Lead

TEA2025 Mga diagram ng circuit

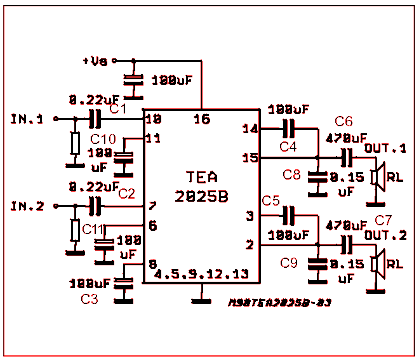

TEA2025 Application Circuit sa Stereo Mode

 TEA2025 Application Circuit in Stereo Mode

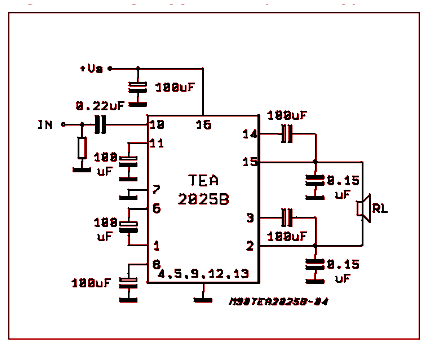

TEA2025 Application Circuit sa Bridge Mode

 TEA2025 Application Circuit in Bridge Mode

Ang aparato ay may maximum na pakinabang ng 45 decibels.Gayunpaman, maaari itong mabawasan sa pamamagitan ng pagkonekta sa mga pin ng feedback (6 at 11 sa pin diagram) sa lupa na may isang panlabas na circuit ng serye ng RC.Nagpapayo ang datasheet laban sa pagbaba ng pakinabang sa ibaba 36 dB.Gumamit ng R = 0 at C = 100 F (tulad ng tinukoy sa circuit ng application sa itaas) sa pagitan ng puna at lupa upang makuha ang pinakamataas na pakinabang.

Ang mababang cut-off frequency (FL) ng output signal ay nakasalalay sa paglaban ng pag-load (speaker, RL) at ang output capacitor 470 µF.Kung ang pagtutol ng speaker ay 4, ang mababang cut-off frequency ay:

fl = 1/(2π crl) = 80 Hz

Katumbas na IC para sa TEA2025

At LA4192

At KA2206B

At TDA2030

At TDA2050

At TEA2025B

Paghahambing: KA2206 kumpara sa TEA2025 kumpara sa LA4192

Pagkakapareho

Ang KA2206, Tea2025, at LA4192 ay ang lahat ng mga audio amplifier IC na nagbabahagi ng maraming mga karaniwang tampok.Ang lahat ng tatlo ay may 16 na mga pin, nakaayos sa 8 sa bawat panig, at dumating sa isang plastik na kaso na may katulad na mga sukat, na ginagawang mapagpapalit sa maraming mga disenyo ng circuit.Nagtatrabaho din sila sa loob ng parehong saklaw ng boltahe, sa pagitan ng 3 hanggang 12V, at nangangailangan ng isang heat sink para sa epektibong pamamahala ng thermal habang ginagamit.Ang parehong mga aplikasyon ng stereo at tulay ay suportado, na nagpapahintulot para sa nababaluktot na audio output, kailangan mo ng dalawang magkahiwalay na mga channel o isang solong, mas malakas na output.

Pagkakaiba -iba

Ang isang kapansin -pansin na pagkakaiba sa pagitan ng mga chips na ito ay ang KA2206 ay may kasamang ground pin sa gitna, habang ang TEA2025 ay hindi.Ang maliit na pagkakaiba na ito ay maaaring makaapekto sa pagsasaayos ng circuit depende sa application.Bilang karagdagan, habang ang mga chips ay nagbabahagi ng maraming mga pag -andar, ang KA2206 ay maaaring mag -alok ng mas mahusay na pagganap sa mga tiyak na aplikasyon depende sa disenyo ng circuit at mga kinakailangan.Gayunpaman, para sa karamihan ng mga pangunahing gamit, ang mga chips na ito ay maaaring isaalang -alang na mapagpapalit na may mga menor de edad na pagkakaiba -iba lamang sa pagganap.

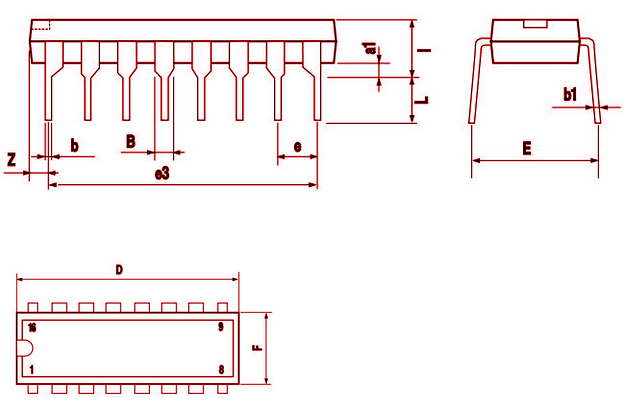

TEA2025 pisikal na sukat

 TEA2025 Physical Dimensions






Madalas na nagtanong

1. Ano ang layunin ng TEA2025?

Ang UTC TEA2025 ay isang integrated audio amplifier IC na nakalagay sa isang 16-pin plastic dual in-line package.Orihinal na ginawa para sa mga portable cassette player at radio, maaari rin itong magamit upang makabuo ng isang mahusay na kalidad na stereo audio amplifier para sa mga aparato tulad ng mga iPods o MP3 player.

2. Na nag -aalok ng mas mahusay na kalidad ng tunog, ang TDA2030 o TEA2025?

Ang TDA2030 ay nagbibigay ng mas mahusay na kalidad ng tunog.Ang dalawang chips na ito ay naghahain ng iba't ibang mga layunin: ang TDA2030 ay maaaring maghatid ng hanggang sa 15W ng kapangyarihan, habang ang TEA2025 ay limitado sa paligid ng 3W.Ang TDA2030 ay kumonsumo ng higit na lakas at nangangailangan ng isang mas mataas na boltahe, malapit sa kalidad ng HIFI, at karaniwang ginagamit sa mga antas ng audio ng antas ng entry.Sa kabilang banda, ang TEA2025 ay gumagamit ng mas kaunting lakas ngunit may mas mababang kalidad ng tunog, na madalas na matatagpuan sa mga low-end na mga sound card at maliit na speaker ng desktop.
