Comprehensive Guide sa SMBJ16CA Diode Protection

Ang SMBJ16CA diode ay nagbibigay ng epektibong proteksyon ng pag -surge para sa mga sensitibong sangkap na elektronik.Ang artikulong ito ay galugarin ang mga tampok, aplikasyon, at mga benepisyo sa proteksyon, na nagbibigay sa iyo ng isang malinaw na pag -unawa sa kung paano pinangangalagaan nito ang mga circuit mula sa hindi inaasahang mga spike ng boltahe at mga elektrikal na surge.

Catalog

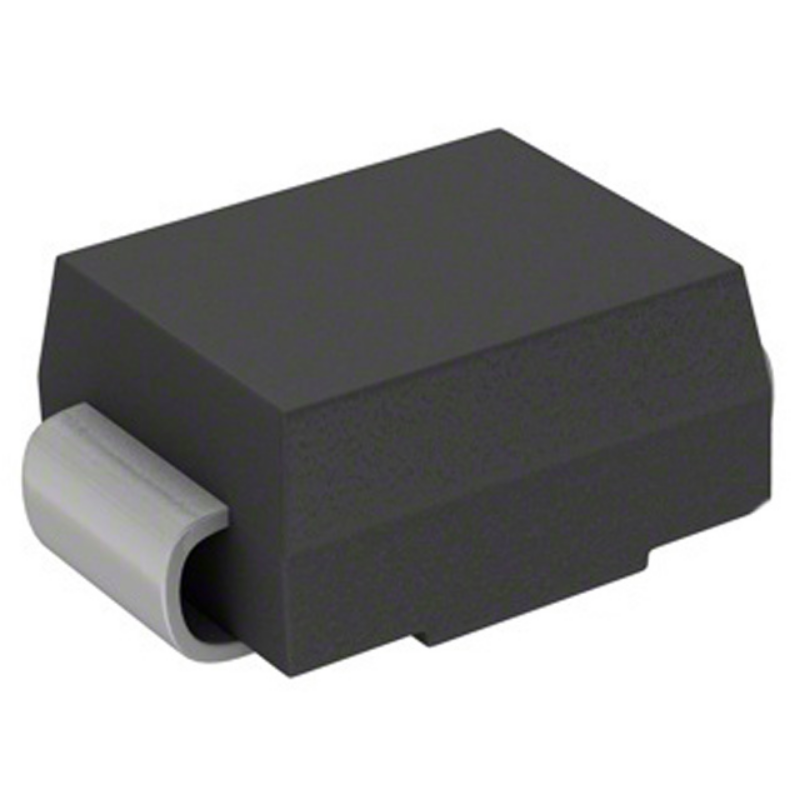

Pangkalahatang -ideya ng SMBJ16CA

Ang SMBJ16CA ay isang proteksiyon na diode na binuo upang protektahan ang mga sensitibong elektronikong bahagi mula sa mga surge at static na paglabas.Sa pamamagitan ng isang gumaganang rurok na reverse boltahe mula 5V hanggang 495V, pinamamahalaan nito ang hindi inaasahang mga spike ng boltahe sa pamamagitan ng pagsipsip ng labis na enerhiya, na tumutulong na maiwasan ang pinsala sa mga sangkap ng circuit.Ang boltahe ng breakdown nito, sa 550V, ay nagbibigay -daan sa mabilis na hakbang, ilihis ang labis na kasalukuyang kung kinakailangan.Ang mga uri ng unidirectional ay tumugon sa ilalim ng isang picosecond, habang ang mga uri ng bidirectional ay gumanti sa loob ng limang picosecond, na nagbibigay ng mabilis, epektibong proteksyon.Ang patag na disenyo nito ay katugma sa mga karaniwang pick-and-place machine, na ginagawang madali upang hawakan at mai-install, habang binabawasan din ang panganib ng pag-ikot sa panahon ng pagpupulong.Ang pagtugon sa mga pamantayan ng JEDEC, ang SMBJ16CA ay nag -aalok ng isang mapagkakatiwalaang antas ng kalidad, na umaangkop sa iba't ibang mga aplikasyon kung saan kinakailangan ang proteksyon ng circuit.

SMBJ16CA CAD Model

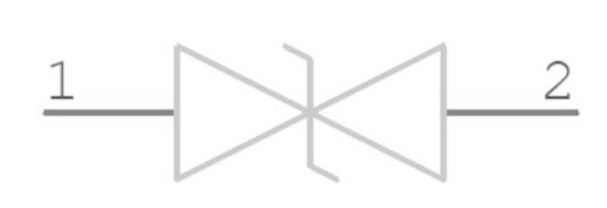

Simbolo ng SMBJ16CA

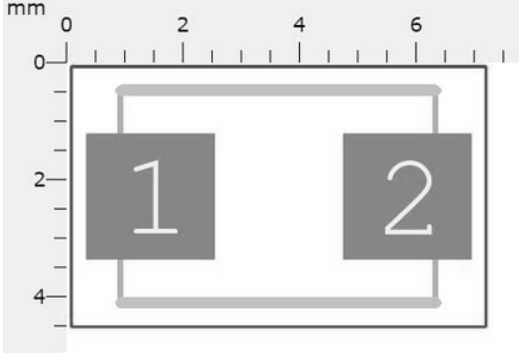

SMBJ16CA Footprint

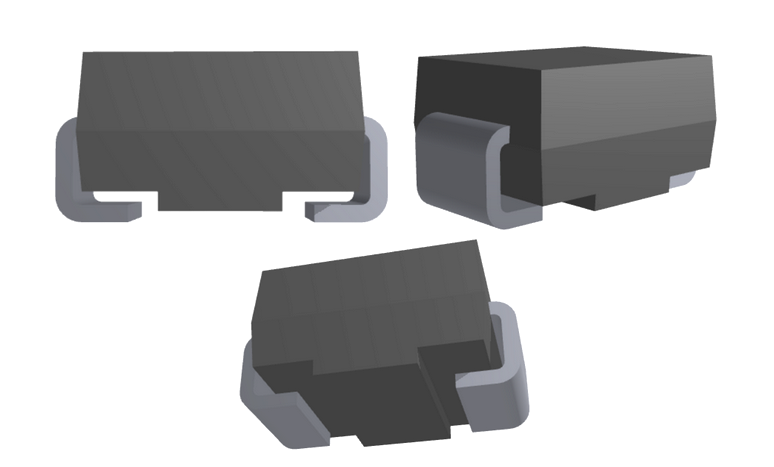

SMBJ16CA 3D Model

Mga pagtutukoy ng SMBJ16CA

Mga teknikal na pagtutukoy, tampok, katangian, at mga sangkap na may maihahambing na mga pagtutukoy ng Bourns Inc. SMBJ16CA

I -type	Parameter
Oras ng tingga ng pabrika	14 na linggo
Makipag -ugnay sa kalupkop	Lata
Bundok	Surface Mount
Uri ng pag -mount	Surface Mount
Package / Kaso	Do-214aa, smb
Bilang ng mga pin	2
Materyal na elemento ng diode	Silikon
Boltahe ng breakdown	20.5V
Bilang ng mga elemento	1
Baliktarin ang boltahe ng stand-off	16v
Temperatura ng pagpapatakbo	-55 ° C ~ 150 ° C TJ
Packaging	Digi-Reel®
Serye	SMBJ
Nai -publish	2009
Code ng JESD-609	E3
PBFree code	Oo
Bahagi ng Bahagi	Aktibo
Antas ng Sensitivity ng kahalumigmigan (MSL)	1 (walang limitasyong)
Bilang ng mga pagtatapos	2
Pagwawakas	SMD/SMT
Code ng ECCN	EAR99
I -type	Zener
Mga Aplikasyon	Pangkalahatang layunin
Karagdagang tampok	Prsm-min
Max Power Dissipation	600w
Posisyon ng terminal	Dual
Form ng terminal	C Bend
BASE PART NUMBER	SMBJ16
Bilangin ng pin	2
Operating Supply Voltage	3.5v
Polarity	Bidirectional
Bilang ng mga channel	1
Pagsasaayos ng elemento	Walang asawa
Proteksyon ng Power Line	Hindi
Boltahe - Breakdown (min)	17.8v
Max reverse leakage kasalukuyang	5μA
Clamping boltahe	26V
Boltahe - Reverse Standoff (typ)	16v
Kasalukuyang Peak Pulse	23.1a
Max Surge Kasalukuyang	100A
Peak Pulse Power	600w
Pagsubok sa kasalukuyan	1ma
Max Breakdown Voltage	20.5V
Proteksyon ng ESD	Oo
Abutin ang SVHC	Walang SVHC
Katayuan ng ROHS	Sumunod ang ROHS3

Mga bahagi na maihahambing sa SMBJ16CA

Bahagi ng bahagi	Tagagawa	Polarity	Boltahe ng breakdown	Max Breakdown Voltage	Clamping boltahe	Peak Pulse Power	Kasalukuyang Peak Pulse	Katayuan ng ROHS	Bilang ng mga pin
SMBJ16CA	Bourns Inc.	Bidirectional	20.5 v	20.5 v	26 v	600 w	23.1 a	Sumunod ang ROHS3	2
SMBJ20CA	Bourns Inc.	Bidirectional	25.5 v	25.5 v	32.4 v	600 w	18.5 a	Sumunod ang ROHS3	2
SMBJ20CA-13-F	Ang mga diode na isinama	Bidirectional	23.3 v	23.3 v	29.2 v	600 w	20.5 a	Sumunod ang ROHS3	2
SMBJ18CA-13-F	Ang mga diode na isinama	-	20 v	20 v	29.2 v	600 w	20.5 a	Sumunod ang ROHS3	2
SMBJ18CA	Bourns Inc.	Bidirectional	25.5 v	25.5 v	32.4 v	600 w	18.5 a	Sumunod ang ROHS3	2

Mga tampok na SMBJ16CA KEY

Peak Pulse Power

Ang SMBJ16CA ay nagbibigay ng peak pulse power na 600W na may 10/1000μs waveform.Ang kapasidad ng paghawak ng kuryente na ito ay nakakatulong na maprotektahan ang mga sensitibong circuit mula sa biglaang mga spike ng elektrikal, tinitiyak ang katatagan sa panahon ng hindi inaasahang mga surge.

Kakayahang clamping

Na may mahusay na kakayahan sa pag -clamping, ang SMBJ16CA ay epektibong nililimitahan ang labis na boltahe sa isang ligtas na antas.Pinoprotektahan nito ang mga bahagi ng agos, na nagpapahintulot sa diode na mabilis na pamahalaan ang mga surge nang walang panganib na pinsala sa circuit.

Mababang paglaban sa pag -surge

Dinisenyo na may mababang pagtaas ng paglaban sa pag -surge, ang SMBJ16CA ay mahusay na nagsasagawa ng mataas na alon sa panahon ng mga surge.Pinapanatili nito ang boltahe sa buong mga protektadong sangkap na mababa, pagpapahusay ng pagiging maaasahan ng aparato sa mga kaganapan sa pagsulong.

Compact Surface Mount Package

Ang SMBJ16CA ay itinayo bilang isang pakete ng ibabaw-mount, na ginagawang madali itong mai-install at perpekto para sa pag-save ng puwang sa mga circuit board.Ang disenyo na ito ay pinapasimple ang pagpupulong at katugma sa awtomatikong kagamitan sa pick-and-place, na sumusuporta sa mabilis at mahusay na produksiyon.

Minimal na pagtagas kasalukuyang

Sa karaniwang reverse leakage kasalukuyang (IR) sa ilalim ng 1μA kapag ang VR ay lumampas sa 12V, pinipigilan ng SMBJ16CA ang hindi kanais -nais na kasalukuyang mula sa pag -agos sa ilalim ng normal na mga kondisyon, pagbabawas ng pagkawala ng enerhiya at pagtulong upang mapanatili ang pangkalahatang kahusayan ng circuit.

Mabilis na oras ng pagtugon

Ang diode ay may isang mabilis na oras ng pagtugon, karaniwang mas mababa sa 1 picosecond mula 0V hanggang sa pagbagsak ng boltahe, na nagbibigay ng malapit na instant na proteksyon laban sa mga boltahe na surge at tinitiyak na ang mga sangkap ay pinangangalagaan kaagad.

Proteksyon ng ESD

Ang SMBJ16CA ay nakakatugon sa IEC 61000-4-2 ESD Standards na may hanggang sa 30KV proteksyon para sa parehong mga paglabas ng hangin at contact.Ang mataas na antas ng proteksyon ay ginagawang lubos na epektibo sa mga kalasag na circuit mula sa mga paglabas ng electrostatic.

Proteksyon ng EFT

Nagbibigay ito ng proteksyon ng EFT (de-koryenteng mabilis) alinsunod sa mga pamantayan ng IEC 61000-4-4, na tumutulong na maiwasan ang mga kaguluhan mula sa mabilis na paglilipat ng boltahe, na madalas na sanhi ng paglipat ng mga aparato o relay.

Paghihinang ng mataas na temperatura

Ang diode ay binuo upang hawakan ang mataas na temperatura na paghihinang hanggang sa 260 ° C sa loob ng 10 segundo.Tinitiyak nito ang tibay sa panahon ng mga proseso ng paghihinang ng pagmumuni -muni at nagbibigay -daan para sa maaasahang pagganap kahit sa ilalim ng mataas na temperatura.

UL94V-0 Flammability Rating

Sa pamamagitan ng isang rating ng UL94V-0 flammability para sa compound ng amag nito, tinitiyak ng SMBJ16CA na, sa kaso ng apoy, ang materyal ay mawawala sa sarili, na nagbibigay ng karagdagang tampok na kaligtasan para sa mga aplikasyon na nangangailangan ng paglaban ng apoy.

Pagsunod sa antas ng MSL

Ang pagsunod sa antas ng sensitivity ng kahalumigmigan (MSL) 1, ang SMBJ16CA ay maaaring makatiis ng hindi tiyak na imbakan sa ilalim ng mga nakapaligid na mga kondisyon nang walang panganib ng pagkasira ng kahalumigmigan, pagsuporta sa matatag na pangmatagalang paggamit.

Tapos na ang lead-free

Ang diode ay dinisenyo gamit ang isang lead-free finish, pagsuporta sa mga pamantayan sa kapaligiran at ginagawang angkop para sa mga aplikasyon na nangangailangan ng pagsunod sa mga regulasyon ng ROHS (paghihigpit ng mga mapanganib na sangkap).

Halogen-free at ROHS na sumusunod

Ang SMBJ16CA ay walang halogen at ganap na sumusunod sa mga pamantayan ng ROHS, na ginagawang ligtas, palakaibigan na pagpipilian para sa iba't ibang mga aplikasyon.

Mga aplikasyon ng SMBJ16CA

Proteksyon ng Power Supply

Ang SMBJ16CA ay karaniwang ginagamit sa mga power supply upang maprotektahan laban sa mga boltahe na surge, na maaaring mangyari dahil sa mga pagbabago sa pag -load o panlabas na mga kaganapan.Tumutulong ito na panatilihing matatag ang output, tinitiyak na maayos na gumana ang mga konektadong aparato.

Mga Application sa Pang -industriya

Sa mga pang -industriya na kapaligiran kung saan ang mga de -koryenteng kagamitan ay nakalantad sa madalas na pagbabagu -bago ng kuryente at mga surge, ang SMBJ16CA ay nagbibigay ng dagdag na pagiging matatag.Ang mabilis na oras ng pagtugon at mataas na rating ng lakas ng pulso ay mahusay na angkop para sa hinihingi na mga kondisyon.

Pamamahala ng kapangyarihan

Ang diode ay gumaganap ng isang papel sa mga sistema ng pamamahala ng kuryente sa pamamagitan ng pagsipsip ng labis na boltahe at pag -redirect nang ligtas, na tumutulong upang mapanatili ang pare -pareho na pagganap sa buong sistema at pagpapalawak ng habang buhay ng mga sensitibong sangkap.

Proteksyon ng I/O interface

Ang mga interface ng input at output ay maaaring maging partikular na mahina sa mga paglabas ng electrostatic at lumilipas na boltahe.Pinoprotektahan ng SMBJ16CA ang mga interface na ito, tinitiyak na ang mga signal ay mananatiling matatag at ang mga aparato na konektado sa mga puntong ito ay manatiling ligtas mula sa mga hindi kanais -nais na mga surge.

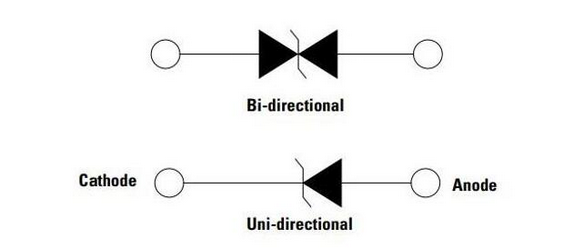

SMBJ16CA functional diagram

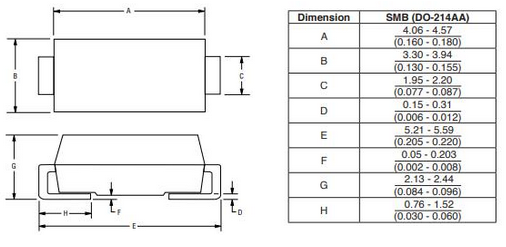

Impormasyon sa Package ng SMBJ16CA

Impormasyon ng tagagawa

Itinatag noong 1947 nina Marlan at Rosemary Bourns, Bourns, Inc. ay itinatag ang sarili bilang isang innovator sa electronics, na patuloy na naghahatid ng mga produkto na sumusuporta sa mga pangangailangan sa modernong teknolohiya.Kilala sa first-in-the-world trimpot trimming potentiometer na inilunsad noong 1952, ang mga bourns ay nagtakda ng isang mataas na bar para sa kalidad at katumpakan sa mga elektronikong sangkap.Ngayon, ang Bourns ay kinikilala para sa maaasahang, de-kalidad na mga produkto na nagsisilbi sa mga sektor tulad ng telecommunication, automotive, at consumer electronics, na tumutulong sa paghubog ng hinaharap ng teknolohiya na may patuloy na pangako sa kahusayan.
